Линейный штыревой полимерный изолятор ШПУ-35 УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 35 кВ.
Изолятор ШПУ-35 УХЛ1 производятся взамен фарфоровых изоляторов ШФ-35, ШФ-35Г, ШФ-35-1Г, а также полимерного изолятора ШП-35 УХЛ1.
Для изготовления силового диэлектрического корпуса изолятора используется стеклопластик армированный устойчивым к выщелачиванию стеклоровингом. Применение такого материала позволило снизить вероятность аварии из-за разрушения этого узла. Применение конструкции изолятора на основе стеклопластикового стержня позволило значительно увеличить отказоустойчивость изолятора и его грозоупорность. Изоляционный промежуток в сравнении с изоляторами типа ШФ-35 увеличен до 150 мм, более чем в 5 раз. Конструктивное решение примененное в изоляторе используется в тысячах опорных подстанционных изоляторах эксплуатирующихся в энергосистемах на напряжение до 220кВ. Оригинальная конструкция крепления изолятора позволяет производить быструю замену снятых с производства изоляторов типа ШФ-35, монтируя новые изоляторы на те же штыри без использования пропитанной суриком пакли и полиэтиленовых колпачков. Монтаж проводов возможен тремя способами:

-традиционной вязкой проволокой к боковой канавке изолятора,
-использованием универсальных спиральных вязок к боковой канавке изолятора,
-использование штатных спиральных вязок типа ВИС с их жестким креплением непосредственно на металлическом оголовке, укладкой провода в верхнюю канавку с прижимом плашкой сверху.

ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-35 УХЛ1

-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд.
-монтаж может выполняться не квалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.
-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.

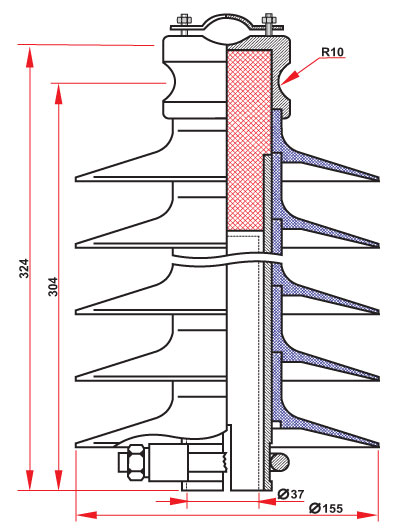

Изолятор ШПУ-35 УХЛ1

Изолятор ШПУ-35 УХЛ1 (штыревой полимерный) - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

ПОКАЗАТЕЛЬ
ШПУ-35 УХЛ1
Номинальное напряжение, кВ
35
Испытательное напряжение полного грозового импульса, не менее, кВ
190
Мининимальная разрушающая сила на изгиб, кН, не менее
18
Длина пути утечки не менее, см
75
Длина изоляционной части, мм
285
Степень загрязненности атмосферы
4 (VII)
Пробивное напряжение в изоляционной среде, кВ, не менее
280
Выдерживаемое напряжение промышленной частоты,в сухом состоянии,кВ
135
Выдерживаемое напряжение промышленной частоты,под дождем,кВ
90
Масса, не более, кг
2,7

Варианты обозначения: Изолятор ШПУ-35 УХЛ1, ШПУ35 УХЛ1, ШПУ35УХЛ1, ШПУ35УХЛ 1, ШП-35 УХЛ1, ШП35 УХЛ1
