Проходной полимерный изолятор ИППУ-35/400-7,5-А4 УХЛ1 предназначен для изоляции и крепления токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на напряжение 35 кВ частоты до 100 Гц.

Структура условного обозначения изолятора:

• ИП – изолятор проходной;
• П - полимерный;
• У - усиленная изоляция;
• 35 – класс напряжения в кВ;
• 400 - номинальный ток, А;
• 7,5 - минимальная разрушающая сила на изгиб, кН;
• А – типоисполнение проходного изолятора по фланцу и присоединительным размерам к шине;
• 4 - степень загрязнения по ГОСТ-9920;
• УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.

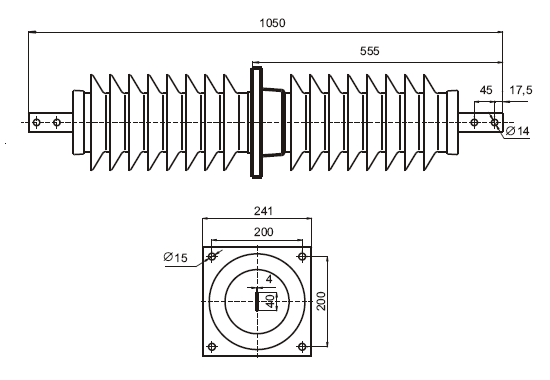

Полимерный проходной изолятор ИППУ-35/400-7,5-А4 УХЛ1 рассчитан для эксплуатации в районах с IV степенью загрязнения атмосферы по ГОСТ 9920. Присоединительные размеры полимерного изолятора аналогичны фарфоровому изолятору ИП-35/400-7,5 УХЛ2.

Изолятор ИППУ-35/400-7,5-А4 УХЛ1 соответствует ТУ3494-015-59116459-07.
