Проходной полимерный изолятор ИППУ-20/3150-12,5-А4 УХЛ1 предназначен для изоляции и крепления токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на напряжение 20 кВ частоты до 100 Гц.

Структура условного обозначения изолятора:

  • ИП – изолятор проходной;
  • П - полимерный;
  • У - усиленная изоляция;
  • 20 – класс напряжения в кВ;
  • 3150 - номинальный ток, А;
  • 12,5 - минимальная разрушающая сила на изгиб, кН;
  • А – типоисполнение проходного изолятора по фланцу и присоединительным размерам к шине;
  • 4 - степень загрязнения по ГОСТ-9920;
  • УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Полимерный проходной изолятор ИППУ-20/3150-12,5-А4 УХЛ1 рассчитан для эксплуатации в районах с IV степенью загрязнения атмосферы по ГОСТ 9920. Присоединительные размеры полимерного изолятора аналогичны фарфоровому изолятору ИП-20/3150-42,5 УХЛ1.

Изолятор ИППУ-20/3150-12,5-А4 УХЛ1 соответствует ТУ3494-015-59116459-07.

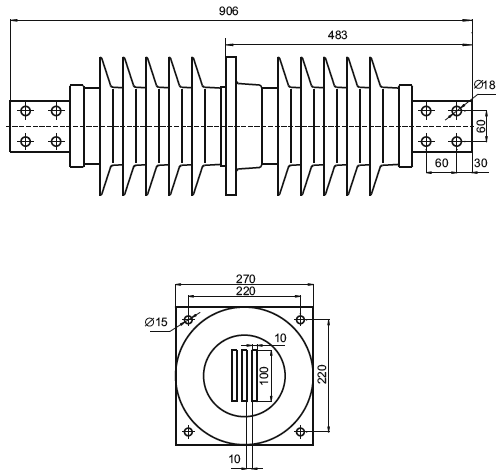

Изолятор ИППУ-20/3150-12,5-А4 УХЛ1

ИППУ-20/3150-12,5-А4 УХЛ1

Технические характеристики:

Технические характеристики

Значение

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Испытательное напряжение полного грозового импульса, кВ

125

50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ

26

- при удельной поверхностной проводимости слоя загрязнения, мкСм

30

Минимальная разрушающая сила на изгиб, кН, не менее

12,5

Номинальный ток, А

3150

Длина пути утечки не менее, см

80

Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА

80

Масса, не более, кг

25
