Ввод съемного типа 20 кВ ВСТА-20/4000 УХЛ1 применяется в силовых трансформаторах для присоединения обмоток к проводникам внешних электрических сетей, находящихся на открытом воздухе или в закрытых шинных системах, в условиях умеренно- холодного климата, где окружающая среда невзрывоопасна и не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих электротехнический фарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннее отверстие которого продет и герметично закреплен в нем медный токоведущий стержень. Токоведущий стержень имеет верхний контакт для подсоединения к внешним электрическим сетям и нижний для подсоединения к отводам обмотки. Устанавливать вводы на крышке или стенке бака трансформатора допускается с наклоном от вертикали до 90 градусов. Внутренняя полость вводов, установленных на трансформаторах, заполнена маслом и всегда находится под незначительным избыточным давлением, создаваемым уровнем масла в расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТА-20/4000 УХЛ 1 выпускается в следующем исполнении:

  • ВСТА-20/4000-1 (разборное исполнение)
  • ВСТА-20/4000-2 (неразборное исполнение)




Высоковольтный ввод ВСТА-20/4000 УХЛ1

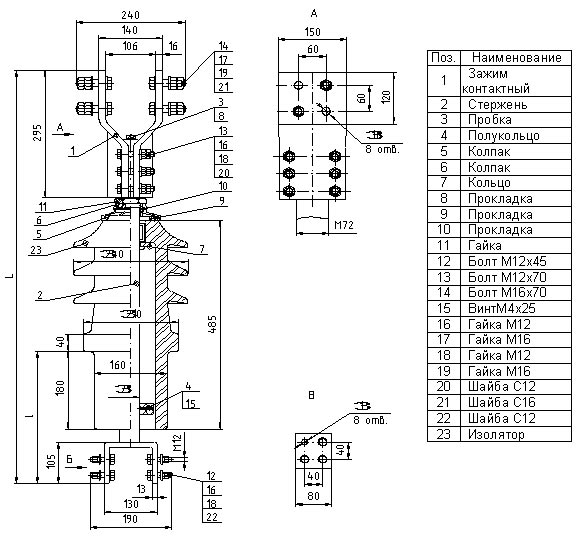

Габаритные размеры:

Высоковольтный ввод ВСТА-20/4000 УХЛ1

Тип ввода
L, мм
l, мм
Трансформаторный ввод ВСТА-20/4000 УХЛ 1 I вариант 985 305
II вариант 1115 435
III вариант 1210 530

Технические характеристики:

Наименование параметра
Показатель
Класс напряжения, кВ
20
Номинальный ток, А
4000
Масса, кг.
52,7/55,5/57,6

Варианты обозначения: Ввод трансформаторный ВСТА20/4000 УХЛ1, ВСТА-20/4000УХЛ1, ВСТА20/4000УХЛ1
