Ввод съемного типа 1 кВ ВСТ-1/400 УХЛ1 применяется в силовых трансформаторах для присоединения обмоток к проводникам внешних электрических сетей, находящихся на открытом воздухе или в закрытых шинных системах, в условиях умеренно- холодного климата, где окружающая среда невзрывоопасна и не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих электротехнический фарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннее отверстие которого продет и герметично закреплен в нем медный токоведущий стержень. Токоведущий стержень имеет верхний контакт для подсоединения к внешним электрическим сетям и нижний для подсоединения к отводам обмотки. Устанавливать вводы на крышке или стенке бака трансформатора допускается с наклоном от вертикали до 90 градусов. Внутренняя полость вводов, установленных на трансформаторах, заполнена маслом и всегда находится под незначительным избыточным давлением, создаваемым уровнем масла в расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТ-1/400 УХЛ 1 выпускается в следующем исполнении:

  • ВСТ-1/400-1 (разборное исполнение)
  • ВСТ-1/400-2 (неразборное исполнение)




Низковольтный ввод ВСТ-1/400 УХЛ1

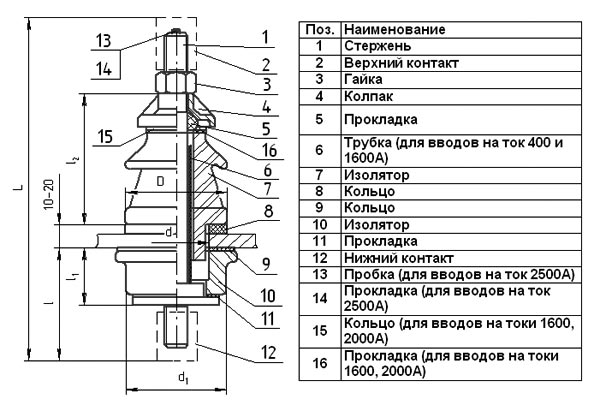

Габаритные размеры:

Низковольтный ввод ВСТ-1/400 УХЛ1

Тип ввода
L, мм
l, мм
l1, мм
l2, мм
D, мм
d, мм
d1, мм
Трансформаторный ввод ВСТ-1/400 УХЛ 1
245
70
30
90
70
46
70

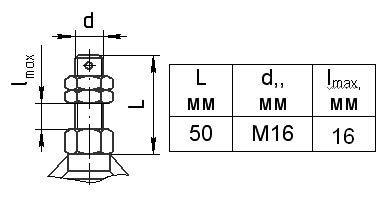

Верхние контакты:

Низковольтный ввод ВСТ-1/400 УХЛ1

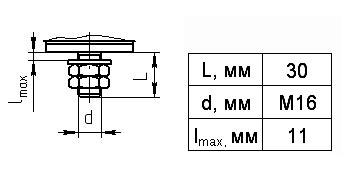

Нижние контакты:

Низковольтный ввод 1 кВ ВСТ-1/400 УХЛ1

Технические характеристики:

Наименование параметра
Показатель
Класс напряжения, кВ
1
Номинальный ток, А
400
Масса, кг.
1,3

Варианты обозначения: Ввод трансформаторный ВСТ1/400 УХЛ1, ВСТ-1/400УХЛ1, ВСТ1/400УХЛ1
