Высоковольтный
ввод ГБМТП-0-30-750/1000 (2ШЦ.800.072) предназначен
для вывода высокого напряжения из бака трансформатора.
Высоковольтный ввод ГБМТП-0-30-750/1000 (2ШЦ.800.072)

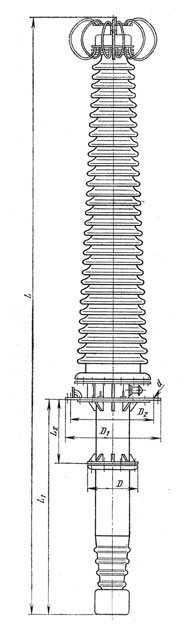

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМТП/0-30-750/1000 (2ШЦ.800.072) | 8500 |
2710 |
811 |
695 |
1200 |
1130 |
22 |
16 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 750 |
| Номинальный ток, А | 1000 |
| Емкость, пФ | 530 |
| Длина пути утечки, см. | 1180 |
| Угол установки, град. | 30 |
| Масса, кг. | 3750 |
В настоящее время высоковольтный ввод ГБМТП-0-30-750/1000 (2ШЦ.800.072) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМТП-30-750/1000 (2ШЦ.800.072),
ГБМТП/0-30-750/1000 (2ШЦ800072),
ГБМТП-0-30-750/1000У1 (2ШЦ.800.072)
