Высоковольтный
ввод ГБМР-0-500/320 (2ИЭ.800.034) предназначен для вывода высокого
напряжения из бака шунтирующего реактора.
Высоковольтный ввод ГБМР-0-500/320 (2ИЭ.800.034)

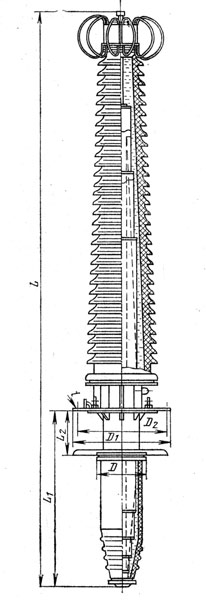

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМР0-500/320 (2ИЭ.800.034) | 6966 |
2204 |
600 |
590 |
1200 |
1130 |
24 |
16 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 500 |
| Номинальный ток, А | 320 |
| Емкость, пФ | 570 |
| Длина пути утечки, см. | 800 |
| Угол установки, град. | 0 |
| Масса, кг. | 3293 |
В настоящее время высоковольтный ввод ГБМР-0-500/320 (2ИЭ.800.034) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМР-500/320 (2ИЭ.800.034),
ГБМР0-500/320 (2ИЭ800034), ГБМР-0-500/320У1 (2ИЭ.800.034)
