Высоковольтный
ввод ГБМТУ-0-90-220/630-1000 (2ШЦ.800.086) предназначен
для вывода высокого напряжения из бака трансформатора.
Высоковольтный ввод ГБМТУ-0-90-220/630-1000 (2ШЦ.800.086)

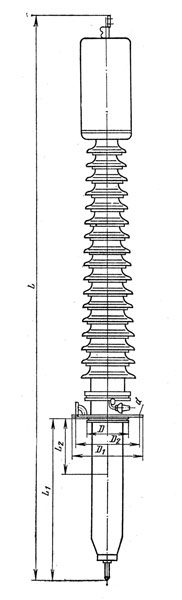

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМТУ/0-90-220/630-1000 (2ШЦ.800.086) | 5205 |
1530 |
600 |
385 |
670 |
620 |
24 |
16 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 220 |
| Номинальный ток, А | 630-1000 |
| Емкость, пФ | 416 |
| Длина пути утечки, см. | 570 |
| Угол установки, град. | 90 |
| Масса, кг. | 980 |
В настоящее время высоковольтный ввод ГБМТУ-0-90-220/630-1000 (2ШЦ.800.086) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМТУ-90-220/630-1000 (2ШЦ.800.086),
ГБМТУ/0-90-220/630-1000 (2ШЦ800086),
ГБМТУ-0-90-220/630-1000У1 (2ШЦ.800.086)
