Высоковольтный
ввод ГБМТ-0-30-220-35 (2ИЭ.800.028) предназначен
для вывода высокого напряжения из бака автотрансформатора.
Высоковольтный ввод ГБМТ-0-30-220-35 (2ИЭ.800.028)

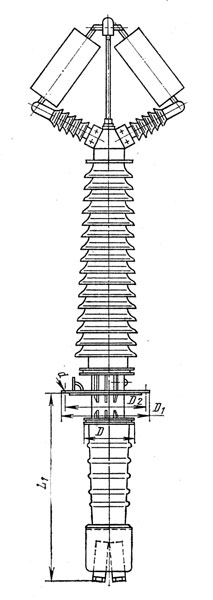

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМТ/0-30-220-35 (2ИЭ.800.028) | 5710 |
1860 |
- |
440 |
880 |
843 |
24 |
16 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 220 |
| Номинальный ток, А | 35 |
| Емкость, пФ | 413 |
| Длина пути утечки, см. | 380 |
| Угол установки, град. | 30 |
| Масса, кг. | 1480 |
В настоящее время высоковольтный ввод ГБМТ-0-30-220-35 (2ИЭ.800.028) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМТ-30-220-35 (2ИЭ.800.028),
ГБМТ/0-30-220-35 (2ИЭ800028), ГБМТ-0-30-220-35У1
(2ИЭ.800.028)
