Высоковольтный
ввод ГБМТУ-0-90-110/2000 (2ИЭ.800.050) предназначен
для вывода высокого напряжения из бака трансформатора.
Высоковольтный ввод ГБМТУ-0-90-110/2000 (2ИЭ.800.050)

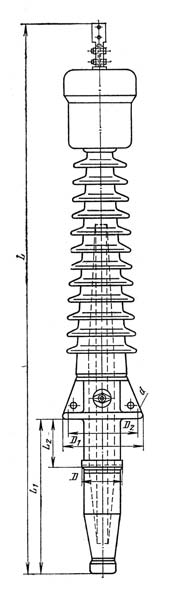

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМТУ/0-90-110/2000 (2ИЭ.800.055) | 2700 |
725 |
420 |
280 |
420 |
380 |
22 |
12 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 110 |
| Номинальный ток, А | 2000 |
| Емкость, пФ | 380 |
| Длина пути утечки, см. | 280 |
| Угол установки, град. | 90 |
| Масса, кг. | 278 |
В настоящее время высоковольтный ввод ГБМТУ-0-90-110/2000 (2ИЭ.800.050) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМТУ/0-90-110/2000 (2ИЭ800050),
ГБМТУ-90-110/2000 (2 ИЭ.800.050),
ГБМТУ-0-90-110/2000У1
(2ИЭ.800.050)
