Высоковольтный
ввод ГБМТкб-0-45-110/630 (2ШЦ.800.060) предназначен
для вывода высокого напряжения из бака трансформатора.
Высоковольтный ввод ГБМТкб-0-45-110/630 (2ШЦ.800.060)

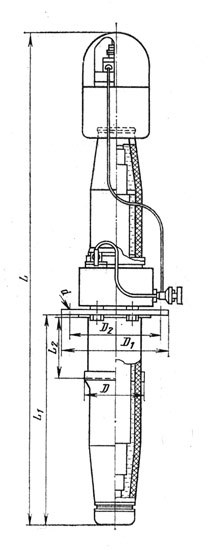

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМТкб/0-45-110/630 (2ШЦ.800.060) | 1610 |
670 |
205 |
180 |
350 |
300 |
24 |
8 |
Технические характеристики:
Наименование параметра |
Показатель |
| Класс напряжения, кВ | 110 |
| Номинальный ток, А | 630 |
| Емкость, пФ | 170 |
| Длина пути утечки, см. | - |
| Угол установки, град. | 45 |
| Масса, кг. | 90 |
В настоящее время высоковольтный ввод ГБМТкб-0-45-110/630 (2ШЦ.800.060) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМТкб-45-110/630 (2ШЦ.800.060),
ГБМТкб/0-45-110/630 (2ШЦ800060),
ГБМТкб-0-45-110/630У1 (2ШЦ.800.060)
