Высоковольтный ввод конденсаторного типа с внутренней RIP и полимерной наружной изоляцией ГКТПIII-90-126/800 О1 (ИВЕЮ.686351.203) предназначен для вывода высокого напряжения из бака трансформатора. Полимерная изоляция устанавливается в качестве альтернативы фарфоровой на вводах с твердой внутренней изоляцией. Полимерная изоляция выполняется из эластичного материала, созданного на основе оригинальных кремнийорганических композиций типа RTV 2 фирмы «Wacker Chemie GmbH», Германия. Полимеризация происходит непосредственно на изоляционном остове, что полностью исключает применение трансформаторного масла. Также, отпадает необходимость в пружинном стяжном узле.

Вводы с полимерной изоляцией имеют следующие достоинства:

• абсолютно сухая, взрыво- и пожаробезопасная, не требующая обслуживания конструкция;
• стабильность свойств на всем протяжении эксплуатации;
• высокая трекингостойкость;
• гидрофобность внешней изоляции, снижающая вероятность перекрытия даже
• при увлажнении загрязненной изоляции;
• эластичность полимерной изоляции, снижающая риск повреждений при транспортировке и монтаже;
• отсутствие ограничений по величине угла установки к вертикали;
• стойкость к сейсмическим нагрузкам;
• минимальная масса;
• экологическая безопасность.

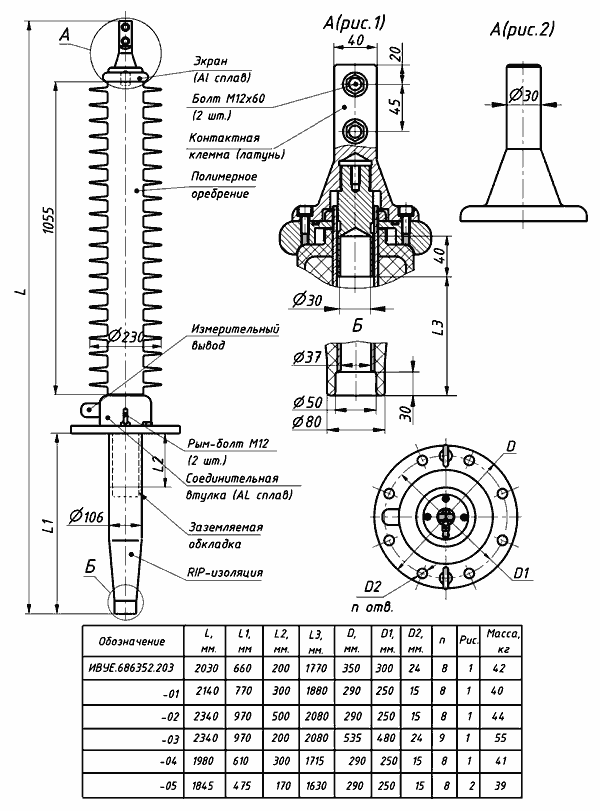

Особенности конструкции ввода:

Ввод ГКТПIII-90-126/800 О1 (ИВЕЮ.686351.203) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией, а также с современными фарфоровыми вводами ИВУЕ.686352.103 и ИВУЕ.686352.303.

Таблица замен:

Тип ввода новой конструкции	Чертеж ввода старой конструкции, снятого с производства
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203	ГКТПII-60-110/630 (ИВЕЮ.686351.029) ГКТII-60-110/630 (ИВЕЮ.686351.028) ГМТА-45-110/630 (ИВЕЮ.686341.014) ГМТА-45-110/630 (2ИЭ.800.026) ГМТБ-45-110/630 (2ИЭ.800.047) ГМТА-60-110/800 (ИВЕЮ.686341.004-04) ГМТБ-60-110/800 (ИВЕЮ.686341.004-06) ГМТII-45-110/630 (ИВЕЮ.686341.026) ГТТII-60-110/630 (ИВЕЮ.686351.011) ГТТII-60-110/630 (ИВЕЮ.686351.020)
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203-01	ГКТПII-60-110/800 (ИВЕЮ.686351.029-01) ГКТII-60-110/800 (ИВЕЮ.686351.028-01) ГТТА-60-110/800 (2ШЦ.809.024-01) ГТТБ-60-110/800 (2ШЦ.809.025-01) ГМДТА-60-110/800 (ИВЕЮ.686341.004) ГТТII-60-110/800 (ИВЕЮ.686351.017)
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203-02	ГКДТПII-60-110/800 (ИВЕЮ.686351.029-02) ГКДТII-60-110/800 (ИВЕЮ.686351.028-02) ГТДТА-60-110/800 (2ШЦ.809.024) ГТДТБ-60-110/800 (2ШЦ.809.025) ГТДТII-60-110/800 (ИВЕЮ.686351.018)
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203-03	ГКДТПII-60-110/630 (ИВЕЮ.686351.029-03) ГКДТII-60-110/630 (ИВЕЮ.686351.028-03) БМТ/0-15-110/630 (121-0-0) БМТУ/0-15-110/630 (195-0-0) ГМТII-15-110/630 (ИВЕЮ.686341.022) ГТДТII-60-110/630 (ИВЕЮ.686351.012) ГТДТII-60-110/630 (ИВЕЮ.686351.021)
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203-04	Аналогов нет
ГКТПIII-90-126/800 О1 ИВУЕ.686352.203-05	Аналогов нет
