Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКВIII-60-126/2000 О1 (ИВУЕ.686352.132) предназначен для вывода высокого напряжения из бака высоковольтного масляного выключателя 110 кВ. Ввод предназначен для ремонта и продления эксплуатации маслянных выключателей У-110/2000, МКП-110, ВМТ-110 и др.).

Особенности конструкции ввода:

Внутренняя изоляция типа RIP : низкий уровень ЧР, минимальные габариты;
Минимальное количество масла;
Простота конструкции, монтажа и эксплуатации;

Ввод ГКВIII-60-126/2000 О1 (ИВУЕ.686352.132) взаимозаменяем с выпускавшимися ранее вводами для выключателей с бумажно-масляной, маслобарьерной и твердой изоляцией:

  • БМВУ/0-15-110/1000 (230-0-0)
  • БМВ/0-15-110/2000 (419-0-0)
  • ГБМВ/0-15-110/2000 (2ШЦ.800.066)
  • ГМВБ-15-110/2000 (2ШЦ.800.066-02)
  • ГМВБ-15-110/1000 (2ШЦ.800.065)
  • ГМВII-15-110/2000 (ИВЕЮ.686341.023)
  • ГКВII-60-110/2000 (ИВЕЮ.686351.039)
  • ГТВII-15-110/2000 (ИВЕЮ.686351.013)

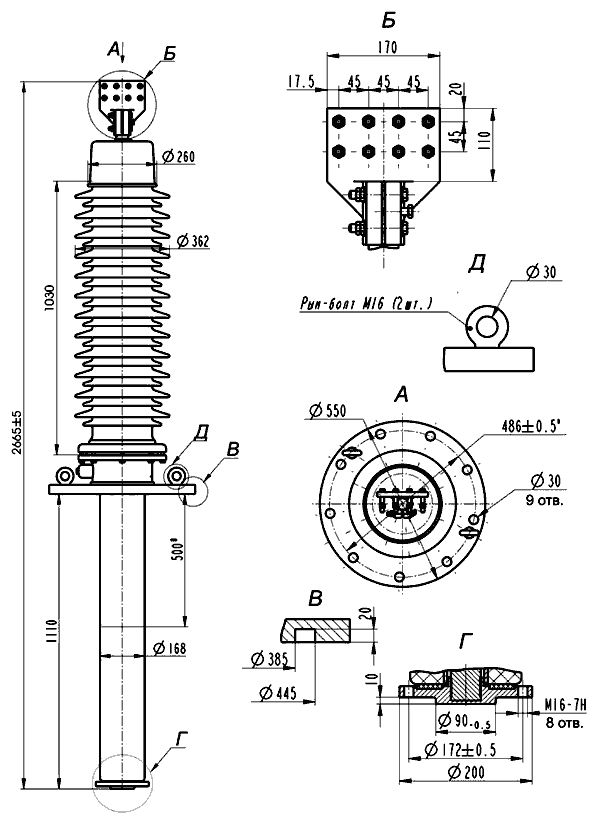

Высоковольтный ввод ГКВIII-60-126/2000 О1 (ИВУЕ.686352.132)

Высоковольтный ввод ГКВIII-60-126/2000 О1 (ИВУЕ.686352.132)

Технические характеристики:

Напряжение наибольшее рабочее 50 Гц

кВ

126

Напряжение наибольшее рабочее фазное

кВ

73

Напряжение испытательное для частичных разрядов (ЧР)

кВ

109

Уровень ЧР

пКл

<=10

Напряжение испытательное 50 Гц, 1 мин.

кВ

230

Напряжение испытательное грозового импульса полной волны 1,2/50мкс

кВ

550

Номинальный ток

А

2000

Максимальный ток, lmax

А

2000

Ток термической стойкости в течение 3с, lth

кА

50

Ток динамической стойкости, ld

кА

125

Разрядное расстояние

мм

980

Длина пути утечки min

мм

3150

Температура окружающей среды

град.

-60  +55

Угол установки

град.

0...60

Испытательная консольная нагрузка

Н

2000

Размер под установку трансформаторов тока

мм

500

Масса

кг

220



Варианты обозначения: Высоковольтный ввод ГКВ III-60-126/2000 О1 (ИВУЕ686352.132), ГКВП-60-126/2000 О1 (ИВУЕ.686352132), ГКВ3-60-126/2000 О1 (ИВУЕ686352132), ГКВ 3-60-126/2000 О1 (ИВУЕ.686352-132)
