Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфорововой наружной изоляцией ГКТII-60-150/1000 О1 (ИВЕЮ.686352.019, ИВЕЮ.686352.020) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Данные типы вводов разработаны и применяются в ремонтных целях для замены снятых с производства высоковольтных вводов:
БМТ-0-45-150/1000 (229-0-0)
БМТ-0-45-154/1000 (192-0-0)

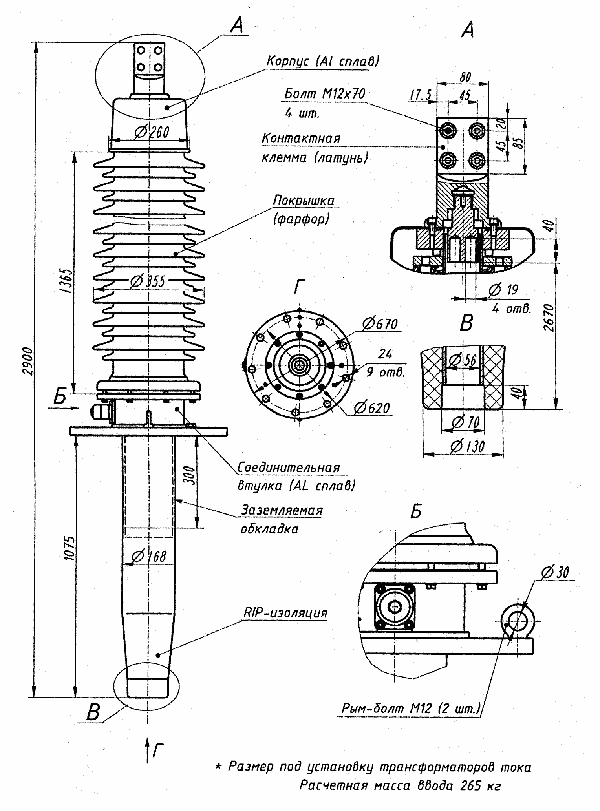

Высоковольтный ввод ГКТII-60-150/1000 О1 (ИВЕЮ.686352.019)

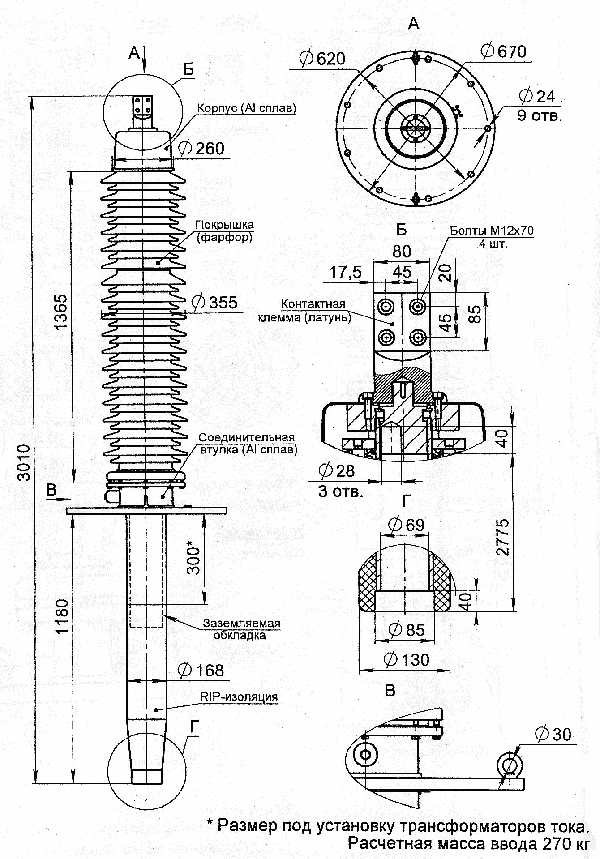

Высоковольтный ввод ГКТII-60-150/1000 О1 (ИВЕЮ.686352.020)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
172 |
Напряжение наибольшее рабочее фазное |
кВ |
100 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
172 |
Уровень ЧР |
пКл |
10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
275 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
650 |
Номинальный ток |
А |
1000 |
Максимальный ток, lmax |
А |
1000 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 2с, lth |
кА |
25 |
Ток динамической стойкости, ld |
кА |
62,5 |
Разрядное расстояние |
мм |
1365 |
Длина пути утечки min |
мм |
3900 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
60 |
Испытательная консольная нагрузка |
Н |
2000 |
Масса |
кг |
265/270 |
Варианты обозначения: Высоковольтный ввод ГКТ II-60-150/1000 О1 (ИВЕЮ686352.019, ИВЕЮ686352.020), ГКТП-60-150/1000 О1 (ИВЕЮ.686352019, ИВЕЮ.686352020), ГКТ2-60-150/1000 О1 (ИВЕЮ686352019, ИВЕЮ.686352020)
