Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКТII-60-220/2000 О1 (ИВЕЮ.686352.007) предназначен для вывода высокого напряжения из бака трансформатора с нижним присоединением. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКТII-60-220/2000 О1 (ИВЕЮ.686352.007) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

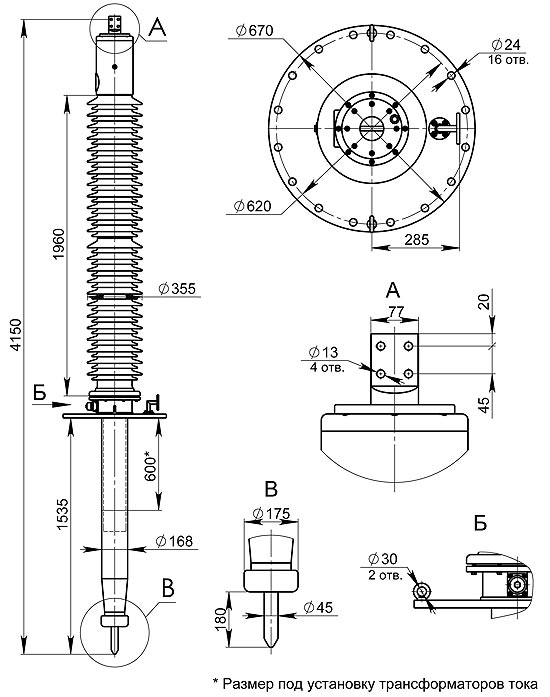

Высоковольтный ввод ГКТII-60-220/2000 О1 (ИВЕЮ.686352.007)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
252 |
Напряжение наибольшее рабочее фазное |
кВ |
153 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
252 |
Уровень ЧР |
пКл |
<=10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
460 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
1050 |
Номинальный ток |
А |
2000 |
Максимальный ток, lmax |
А |
2000 |
Ток термической стойкости в течение 2с, lth |
кА |
50 |
Ток динамической стойкости, ld |
кА |
125 |
Разрядное расстояние |
мм |
1960 |
Длина пути утечки min |
мм |
5700 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
60 |
Испытательная консольная нагрузка |
Н |
1250 |
Длина нижней части |
мм |
1535 |
| Размер под установку трансформаторов тока | мм |
600 |
| Масса | кг |
370 |
Варианты обозначения: Высоковольтный ввод ГКТ II-60-220/2000 О1 (ИВЕЮ686352.007), ГКТП-60-220/2000 О1 (ИВЕЮ.686352007), ГКТ2-60-220/2000 О1 (ИВЕЮ686352007), ГКТ 2-60-220/2000 О1 (ИВЕЮ.686352-007)
