Высоковольтный ввод с удлиненной нижней частью конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКДТII-45-220/2000 О1 (ИВЕЮ.686352.003) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКДТII-45-220/2000 О1 (ИВЕЮ.686352.003) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

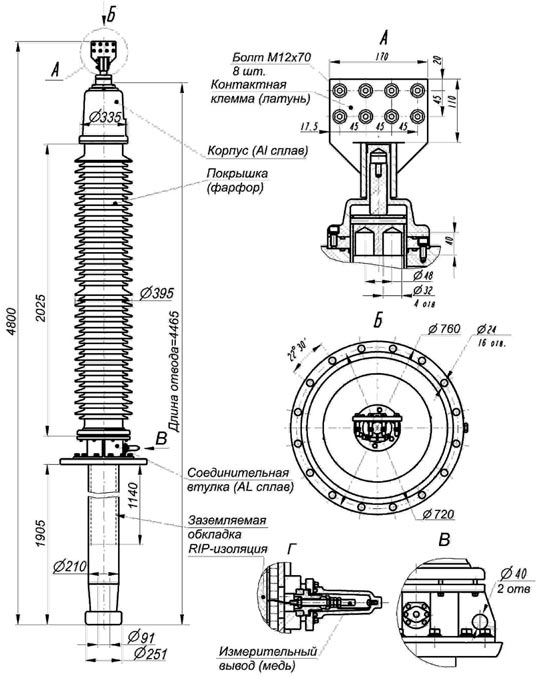

Высоковольтный ввод ГКДТII-45-220/2000 О1 (ИВЕЮ.686352.003)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
252 |
Напряжение наибольшее рабочее фазное |
кВ |
153 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
252 |
Уровень ЧР |
пКл |
<=10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
460 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
1050 |
Номинальный ток |
А |
2000 |
Максимальный ток, lmax |
А |
2000 |
Сечение проводника при lmax |
кв. мм. |
4х400 |
Ток термической стойкости в течение 2с, lth |
кА |
50 |
Ток динамической стойкости, ld |
кА |
125 |
Разрядное расстояние |
мм |
2025 |
Длина пути утечки min |
мм |
5700 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
45 |
Испытательная консольная нагрузка |
Н |
2500 |
Масса |
кг |
455 |
Варианты обозначения: Высоковольтный ввод ГКДТ II-45-220/2000 О1 (ИВЕЮ686352.003), ГКДТП-45-220/2000 О1 (ИВЕЮ.686352003), ГКДТ2-45-220/2000 О1 (ИВЕЮ686352003), ГКДТ 2-45-220/2000 О1 (ИВЕЮ.686352-003)
