Высоковольтный ввод конденсаторного типа с внутренней RIP и полимерной наружной изоляцией ГКВПIII-90-40,5/1000 О1 (ИВУЕ.686351.230) предназначен для вывода высокого напряжения из бака высоковольтного масляного выключателя номинальным напряжением 35 кВ типа С-35, МКП-35, ВТ-35, ВМТ-35 и др. Выпускается в ремонтных целях.
Особенности конструкции:
- Внутренняя изоляция типа RIP ;
- Наружная полимерная изоляция: повышенные гидрофобные свойства, повышенная стойкость к механическим повреждениям;
- Отсутствие масла;
- Простота конструкции, монтажа и эксплуатации;
- Минимальная масса.
Ввод ГКВПIII-90-40,5/1000 О1 (ИВУЕ.686351.230) взаимозаменяем с выпускавшимися ранее вводами для выключателей 35 кВ.

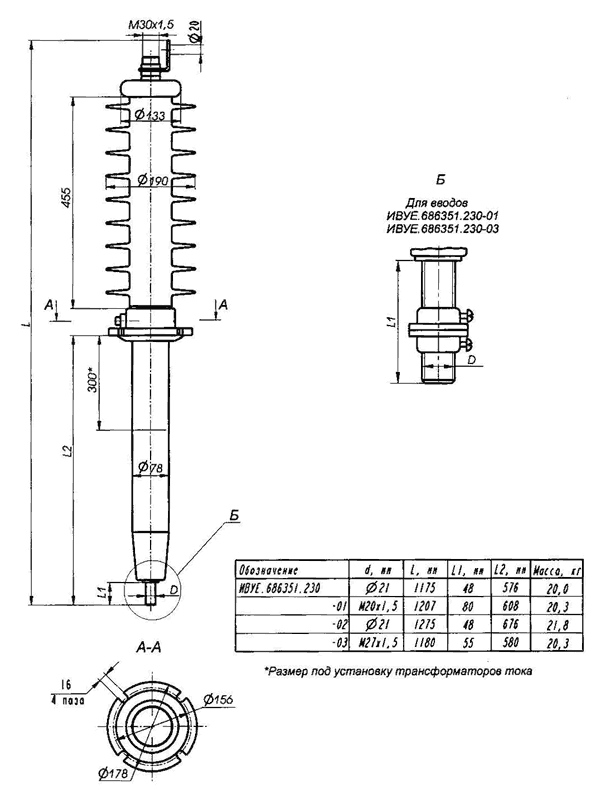

Ввод выпускается в четырех вариантах исполнения в зависимости от конструкции нижнего присоединения. Окончательный выбор ввода определяется типом выключателя.
Высоковольтный ввод ГКВПIII-90-40,5/1000 О1 (ИВУЕ.686351.230)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
40,5 |
Напряжение наибольшее рабочее фазное |
кВ |
24 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
95 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
170 |
Номинальный ток |
А |
1000 |
Длина пути утечки min |
мм |
1160 |
Температура окружающей среды |
град. |
-60 +40 |
Угол установки |
град. |
90 |
Испытательная консольная нагрузка |
Н |
20 |
Размер под установку трансформаторов тока |
мм |
300 |
Масса |
кг |
20,0-20,3 |
Варианты обозначения: Высоковольтный ввод ГКВП III-90-40,5/1000 О1 (ИВУЕ686351.230), ГКВПП-90-40,5/1000 О1 (ИВУЕ.686351230), ГКВП3-90-40,5/1000 О1 (ИВУЕ686351230)
