Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКТIII-60-66/2000 О1 (ИВЕЮ.686351.034) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКТIII-60-66/2000 О1 (ИВЕЮ.686351.034) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

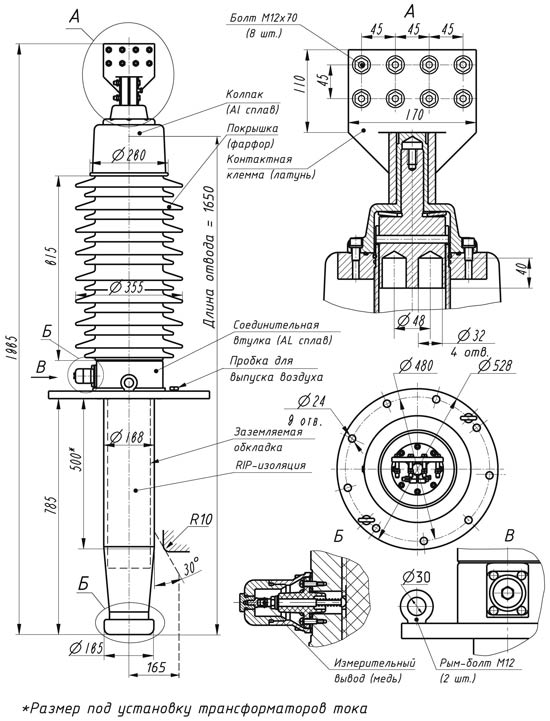

Высоковольтный ввод ГКТIII-60-66/2000 О1 (ИВЕЮ.686351.034)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
72,5 |
Напряжение наибольшее рабочее фазное |
кВ |
42 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
72,5 |
Уровень ЧР |
пКл |
<=5 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
140 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
325 |
Номинальный ток |
А |
2000 |
Максимальный ток, lmax |
А |
2000 |
Сечение проводника при lmax |
кв. мм. |
4х400 |
Ток термической стойкости в течение 2с, lth |
кА |
50 |
Ток динамической стойкости, ld |
кА |
125 |
Разрядное расстояние |
мм |
615 |
Длина пути утечки min |
мм |
1650 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
0...60 |
Испытательная консольная нагрузка |
Н |
2000 |
Длина нижней части |
мм |
785 |
Размер под установку трансформаторов тока |
мм |
500 |
Масса |
кг |
120 |
Варианты обозначения: Высоковольтный ввод ГКТ III-60-66/2000 О1 (ИВЕЮ686351.034), ГКТШ-60-66/2000 О1 (ИВЕЮ.686351034), ГКТ3-60-66/2000 О1 (ИВЕЮ686351034), ГКТ 3-60-66/2000 О1 (ИВЕЮ.686351-034)
