Высоковольтный ввод с удлиненной нижней частью конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКДТII-60-110/2000 О1 (ИВЕЮ.686351.030-01; -02; -03) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКДТII-60-110/2000 О1 (ИВЕЮ.686351.030-01; -02; -03) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

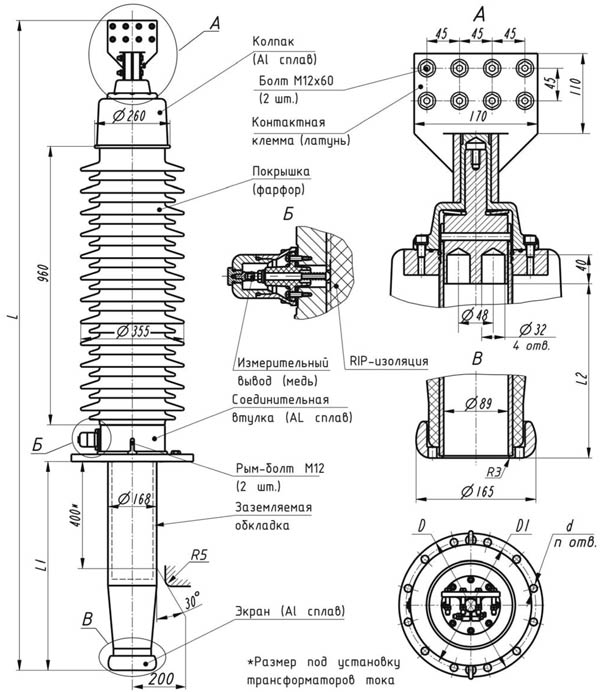

Высоковольтный ввод ГКДТII-60-110/2000 О1 (ИВЕЮ.686351.030-01; ИВЕЮ.686351.030-02; ИВЕЮ.686351.030-03)
Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм |
D1, мм
|
d, мм |
n |
Масса, кг. |
| ГКДТ II-60-110/2000 О1 (ИВЕЮ.686351.030-01) | 2630 |
1020 |
2220 |
420 |
380 |
22 |
12 |
160 |
| ГКДТ II-60-110/2000 О1 (ИВЕЮ.686351.030-02) | 528 |
480 |
24 |
9 |
166 |
|||
| ГКДТ II-60-110/2000 О1 (ИВЕЮ.686351.030-03) | 690 |
650 |
12 |
177 |
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
126 |
Напряжение наибольшее рабочее фазное |
кВ |
73 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
126 |
Уровень ЧР |
пКл |
<=5 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
230 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
550 |
Номинальный ток |
А |
2000 |
Максимальный ток, lmax |
А |
2000 |
Сечение проводника при lmax |
кв. мм. |
4х400 |
Ток термической стойкости в течение 2с, lth |
кА |
50 |
Ток динамической стойкости, ld |
кА |
125 |
Разрядное расстояние |
мм |
960 |
Длина пути утечки min |
мм |
2800 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
0...60 |
Испытательная консольная нагрузка |
Н |
2500 |
Длина нижней части |
мм |
1020 |
Размер под установку трансформаторов тока |
мм |
400 |
Масса |
кг |
160...177 |
Варианты обозначения: Высоковольтный ввод ГКДТ II-60-110/2000 О1 (ИВЕЮ686351.030-01; ИВЕЮ686351.030-02; ИВЕЮ686351.030-03), ГКДТП-60-110/2000 О1 (ИВЕЮ.686351030-01; ИВЕЮ.686351030-02; ИВЕЮ.686351030-03), ГКДТ2-60-110/2000 О1 (ИВЕЮ686351030-01; ИВЕЮ686351030-02; ИВЕЮ686351030-03), ГКДТ 2-60-110/2000 О1 (ИВЕЮ.686351-030-01; -02; -03 )
