Высоковольтный ввод с удлиненной нижней частью конденсаторного типа с внутренней RIP и полимерной наружной изоляцией ГКДПТII-60-110/630 О1 (ИВЕЮ.686351.029-03) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.

Особенности конструкции ввода:

•  Внутренняя изоляция типа RIP : низкий уровень ЧР, минимальные габариты;
•  Наружная полимерная изоляция: повышенные гидрофобные свойства, повышенная стойкость к механическим повреждениям;
•  Отсутствие масла;
•  Простота конструкции, монтажа и эксплуатации;
•  Возможность изготовления любой категории внешней изоляции путем набора необходимого количества ребер;
•  Минимальная масса.

Ввод ГКДПТII-60-110/630 О1 (ИВЕЮ.686351.029-03) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

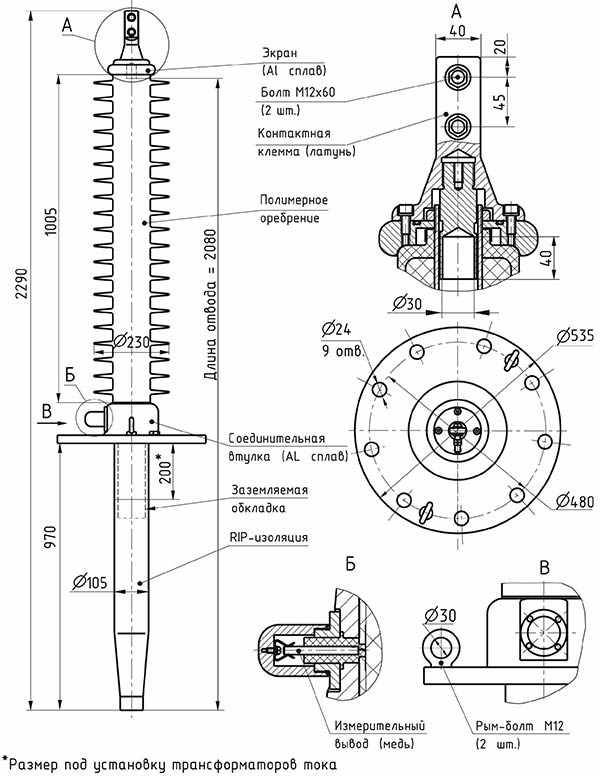

Высоковольтный ввод ГКДПТII-60-110/630 О1 (ИВЕЮ.686351.029-03)

Высоковольтный ввод ГКДПТII-60-110/630 О1 (ИВЕЮ.686351.029-03)

Технические характеристики:

Напряжение наибольшее рабочее 50 Гц

кВ

126

Напряжение наибольшее рабочее фазное

кВ

73

Напряжение испытательное для частичных разрядов (ЧР)

кВ

126

Уровень ЧР

пКл

<=5

Напряжение испытательное 50 Гц, 1 мин.

кВ

230

Напряжение испытательное грозового импульса полной волны 1,2/50мкс

кВ

550

Номинальный ток

А

630

Максимальный ток, lmax

А

800

Сечение проводника при lmax

кв. мм.

1х400

Ток термической стойкости в течение 3с, lth

кА

16

Ток динамической стойкости, ld

кА

40

Разрядное расстояние

мм

1005

Длина пути утечки min

мм

2800

Температура окружающей среды

град.

-60  +55

Температура масла трансформатора, максимальная среднесуточная

град.

90

Угол установки

град.

0...90

Испытательная консольная нагрузка

Н

1250

Длина нижней части

мм

970

Размер под установку трансформаторов тока

мм

200

Масса

кг

62



Варианты обозначения: Высоковольтный ввод ГКДПТ II-60-110/630 О1 (ИВЕЮ686351.029-03),
ГКДПТП-60-110/630 О1 (ИВЕЮ.686351029-03), ГКДПТ2-60-110/630 О1 (ИВЕЮ686351029-03),
ГКДПТ 2-60-110/630 О1 (ИВЕЮ.686351-029-03)
