Высоковольтный ввод с удлиненной нижней частью конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКДТII-60-110/630 О1 (ИВЕЮ.686351.028-03) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКДТII-60-110/630 О1 (ИВЕЮ.686351.028-03) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

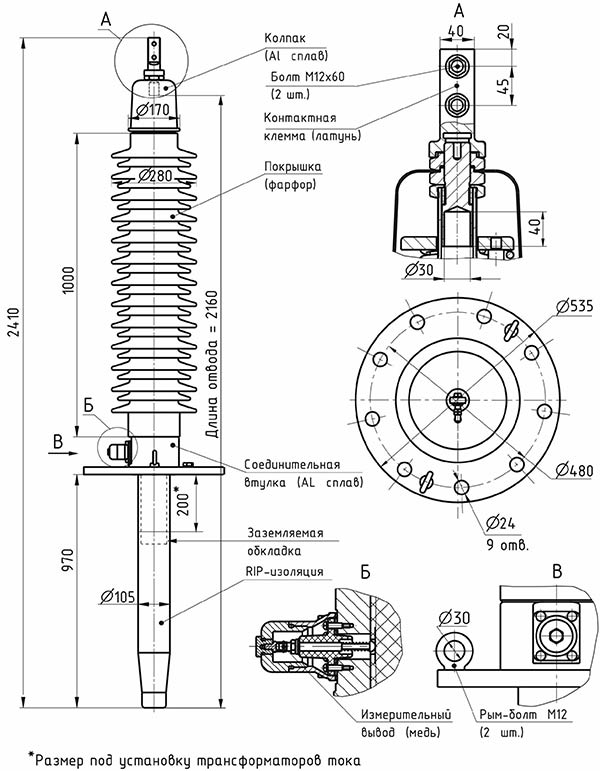

Высоковольтный ввод ГКДТII-60-110/630 О1 (ИВЕЮ.686351.028-03)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
126 |
Напряжение наибольшее рабочее фазное |
кВ |
73 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
126 |
Уровень ЧР |
пКл |
5 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
230 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
550 |
Номинальный ток |
А |
630 |
Максимальный ток, lmax |
А |
800 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 3с, lth |
кА |
16 |
Ток динамической стойкости, ld |
кА |
40 |
Разрядное расстояние |
мм |
1000 |
Длина пути утечки min |
мм |
2800 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
0...60 |
Испытательная консольная нагрузка |
Н |
1250 |
Длина нижней части |
мм |
970 |
Размер под установку трансформаторов тока |
мм |
200 |
Масса |
кг |
110 |
Варианты обозначения: Высоковольтный ввод ГКДТ II-60-110/630 О1 (ИВЕЮ686351.028-03), ГКДТП-60-110/630 О1 (ИВЕЮ.686351028-03), ГКДТ2-60-110/630 О1 (ИВЕЮ686351028-03), ГКДТ 2-60-110/630 О1 (ИВЕЮ.686351-028-03)
