Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКТII-60-110/800 О1 (ИВЕЮ.686351.028-01) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.

Особенности конструкции ввода:

•  Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
•  Минимальное количество масла;
•  Отсутствие необходимости отбора проб масла в эксплуатации;
•  Простота конструкции, монтажа и эксплуатации;
•  Минимальная масса.

Ввод ГКТII-60-110/800 О1 (ИВЕЮ.686351.028-01) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

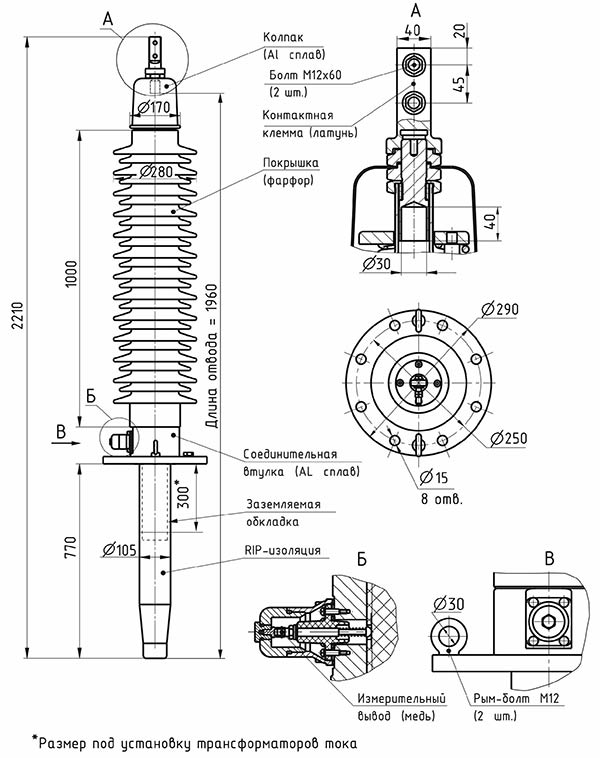

Высоковольтный ввод ГКТII-60-110/800 О1 (ИВЕЮ.686351.028-01)

Высоковольтный ввод ГКТII-60-110/800 О1 (ИВЕЮ.686351.028-01)

Технические характеристики:

Напряжение наибольшее рабочее 50 Гц

кВ

126

Напряжение наибольшее рабочее фазное

кВ

73

Напряжение испытательное для частичных разрядов (ЧР)

кВ

126

Уровень ЧР

пКл

?5

Напряжение испытательное 50 Гц, 1 мин.

кВ

230

Напряжение испытательное грозового импульса полной волны 1,2/50мкс

кВ

550

Номинальный ток

А

800

Максимальный ток, lmax

А

800

Сечение проводника при lmax

кв. мм.

1х400

Ток термической стойкости в течение 3с, lth

кА

16

Ток динамической стойкости, ld

кА

40

Разрядное расстояние

мм

1000

Длина пути утечки min

мм

2800

Температура окружающей среды

град.

-60  +55

Температура масла трансформатора, максимальная среднесуточная

град.

90

Угол установки

град.

0...60

Испытательная консольная нагрузка

Н

1250

Длина нижней части

мм

770

Размер под установку трансформаторов тока

мм

300

Масса

кг

95



Варианты обозначения: Высоковольтный ввод ГКТ II-60-110/800 О1 (ИВЕЮ686351.028-01), ГКТП-60-110/800 О1 (ИВЕЮ.686351028-01), ГКТ2-60-110/800 О1 (ИВЕЮ686351028-01), ГКТ 2-60-110/800 О1 (ИВЕЮ.686351-028-01)
