Изоляторы С4-195-I УХЛ1, С4-195-II УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях, шинных опорах), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 35 кВ частоты до 100 Гц.

Структура условного обозначения:

  • С - изолятор керамический опорный стержневой;
  • 4 - минимальная механическая разрушающая сила на изгиб;
  • 195 - испытательное напряжение грозового импульса (полная волна), кВ;
  • I, II - класс по длине пути утечки внешней изоляции;
  • УХЛ, Т1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

В соответствии с техническими требованиями изоляторы С4-195-I УХЛ 1, С4-195-II УХЛ1 имеют следующие отличительные особенности:

  • изоляционная часть изготовлена из высокопрочного материала (подгруппа 120 ГОСТ 20419);
  • арматура изготовлена из алюминиевого сплава АК12 ГОСТ 1583-93;
  • армирующий состав - портландцемент ПЦ-500 ДОН;
  • армировочные швы защищены силиконовым герметиком.

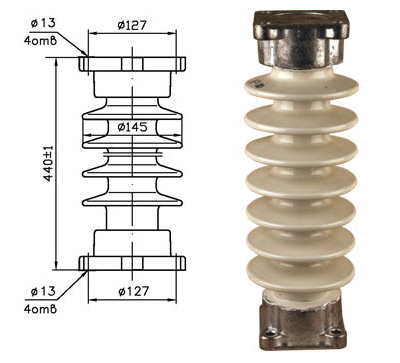

Изолятор С4-195-I УХЛ1

Изолятор С4-195-I УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

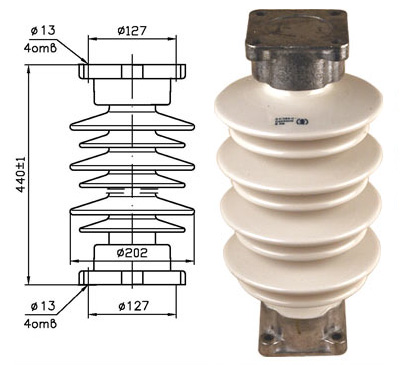

Изолятор С4-195-II УХЛ1

Изолятор С4-195-II УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра
С4-195-I УХЛ1
С4-195-II УХЛ1
Номинальное напряжение, кВ
35
35
Испытательное напряжение грозового импульса (полная волна), кВ
195
195
Минимальная разрушающая сила на изгиб, кН
4
4
Длина пути утечки, см.
75
105
Масса, кг.
9
13,2

Варианты обозначения: Изолятор C4-195-I-M УХЛ1, C4-195-II УХЛ1, С4-195-1 УХЛ1, С4-195-2 УХЛ1, С-4-195-I УХЛ1, С-4-195-II УХЛ1, С4-195-I УХЛ 1, С4-195-II УХЛ 1, СЧ-195-I УХЛ1, СЧ-195-II УХЛ1, C4-195-I УХЛ 1, C4-195-II УХЛ 1
