Изоляторы С8-1300-I-М УХЛ1, С8-1300-II-М УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 330 кВ частоты до 100 Гц.

Структура условного обозначения:

  • С - изолятор керамический опорный стержневой;
  • 8- минимальная механическая разрушающая сила на изгиб;
  • 1300 - испытательное напряжение грозового импульса (полная волна), кВ;
  • I, II - класс по длине пути утечки внешней изоляции;
  • М - индекс модернизации;
  • УХЛ, Т1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

В соответствии с приказом ОАО РАО "ЕЭС России" № 252 от 06.05.2002 г. "О повышении надежности опорно-стержневых изоляторов 110-220 кВ" в 2002 г. была проведена модернизация и аттестация МЭК изоляторов серии С, разработаны в соответствии с требованиями ОАО РАО "ЕЭС России" и внедрены технические условия на вышеуказанные изоляторы (ТУ 3493-014-53467867-2002).

В соответствии с техническими требованиями модернизированные изоляторы С8-1300-I-М УХЛ 1, С8-1300-II-М УХЛ 1 имеют следующие отличительные особенности:

  • изоляционная часть изготовлена из высокопрочного материала (подгруппа 120 ГОСТ 20419);
  • арматура изготовлена из высокопрочного чугуна;
  • антикоррозийное покрытие арматуры выполнено горячим или термодиффузионным цинком;
  • армировочные швы защищены силиконовым герметиком.

Изоляторы модернизированной серии выпускаются взамен снятых с производства С8-1300-I УХЛ, Т1, С8-1300-II УХЛ, Т1.

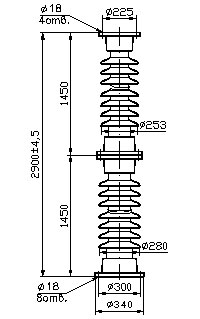

Изолятор С8-1300-I-М УХЛ1

Изолятор С8-1300-I-М УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

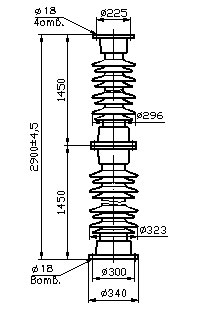

Изолятор С8-1300-II-М УХЛ1

Изолятор С8-1300-II-М УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра
С8-1300-I-М УХЛ1
С8-1300-II-М УХЛ1
Номинальное напряжение, кВ
330
330
Испытательное напряжение грозового импульса (полная волна), кВ
1300
1300
Минимальная разрушающая сила на изгиб, кН
8
8
Длина пути утечки, см.
580
950
Масса, кг.
297
338



Варианты обозначения: Изолятор C8-1300-I-M УХЛ1, C8-1300-II-М УХЛ1, С8-1300-1-М УХЛ1, С8-1300-2-М УХЛ1, С8-1300-IМ УХЛ1, С8-1300-IIМ УХЛ1, С8-1300-I-М УХЛ 1, С8-1300-II-М УХЛ 1, C8-1300-IМ УХЛ1, C8-1300-IIМ УХЛ1
