Изоляторы С4-450-I-М УХЛ1, С4-450-II-М УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях, шинных опорах), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 110 кВ частоты до 100 Гц.

Структура условного обозначения:

  • С - изолятор керамический опорный стержневой;
  • 4 - минимальная механическая разрушающая сила на изгиб;
  • 450 - испытательное напряжение грозового импульса (полная волна), кВ;
  • I, II - класс по длине пути утечки внешней изоляции;
  • М - индекс модернизации;
  • УХЛ, Т1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

В соответствии с приказом ОАО РАО "ЕЭС России" № 252 от 06.05.2002 г. "О повышении надежности опорно-стержневых изоляторов 110-220 кВ" в 2002 г. была проведена модернизация и аттестация МЭК изоляторов серии С, разработаны в соответствии с требованиями ОАО РАО "ЕЭС России" и внедрены технические условия на вышеуказанные изоляторы ( ТУ 3493-014-53467867-2002).

В соответствии с техническими требованиями модернизированные изоляторы С4-450-I-М УХЛ 1, С4-450-II-М УХЛ 1 имеют следующие отличительные особенности:

  • изоляционная часть изготовлена из высокопрочного материала (подгруппа 120 ГОСТ 20419);
  • арматура изготовлена из высокопрочного чугуна;
  • антикоррозийное покрытие арматуры выполнено горячим или термодиффузионным цинком;
  • армировочные швы защищены силиконовым герметиком.

Изоляторы модернизированной серии выпускаются взамен снятых с производства С4-450-I-02 УХЛ, Т1, С4-450-II-02 УХЛ, Т1.

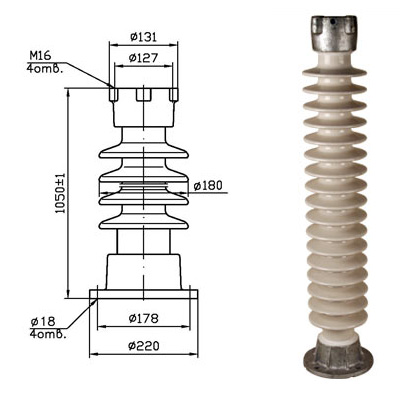

Изолятор С4-450-I-М УХЛ1

Изолятор С4-450-I-М УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

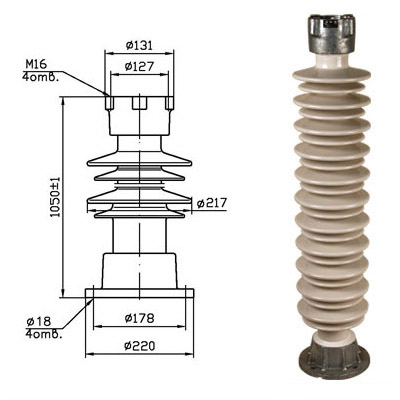

Изолятор С4-450-II-М УХЛ1

Изолятор С4-450-II-М УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра
С4-450-I-М УХЛ1
С4-450-II-М УХЛ1
Номинальное напряжение, кВ
110
110
Испытательное напряжение грозового импульса (полная волна), кВ
450
450
Минимальная разрушающая сила на изгиб, кН
4
4
Длина пути утечки, см.
190
280
Масса, кг.
34
43



Варианты обозначения: Изолятор C4-450-I-M УХЛ1, C4-450-II-М УХЛ1, С4-450-1-М УХЛ1, С4-450-2-М УХЛ1, С4-450-IМ УХЛ1, С4-450-IIМ УХЛ1, С4-450-I-М УХЛ 1, С4-450-II-М УХЛ 1, СЧ-450-I-М УХЛ1, СЧ-450-II-М УХЛ1, С4-450-IМ УХЛ1, С4-450-IIМ УХЛ1
