Изолятор
ПН-35/1000-750 УХЛ1 предназначен для проведения и
изоляции токоведущих частей закрытых распределительных устройств электрических
станций и подстанций, комплектных распределительных устройств, соединения
с открытыми распределительными устройствами или линиями электропередачи
на переменное напряжение 35 кВ частоты до 100 Гц, для работы
в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

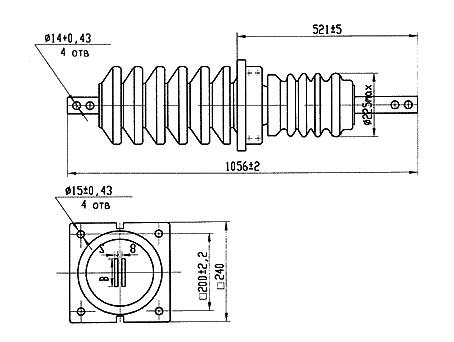

Изолятор ПН-35/1000-750 УХЛ1
Габаритные размеры:
|
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
| Изолятор ПН-35/1000-750 У1 | - |
- |
50 |
6 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 35 |
| Номинальный ток, А | 1000 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Длина пути утечки, см | 70 |
| Масса, кг. | 43 |
В настоящее время изолятор ПН-35/1000-750 УХЛ1 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Изолятор ПН-35/1000-750 У1, ПН-35/1000-750У1, ПН35/1000-750УХЛ1, ПН35/1000-750У1
