Изолятор
П-10/630-750 УХЛ2 предназначен для проведения и
изоляции токоведущих частей закрытых распределительных устройств электрических
станций и подстанций, комплектных распределительных устройств, соединения
с открытыми распределительными устройствами или линиями электропередачи
на переменное напряжение 10 кВ частоты до 100 Гц, для работы
в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.
Изолятор П-10/630-750 УХЛ2

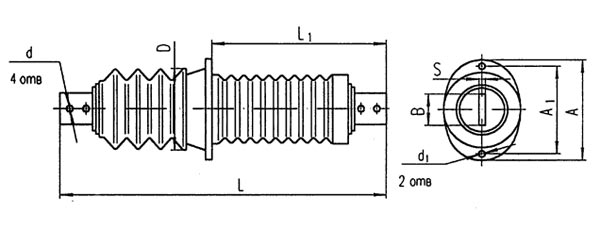

Габаритные размеры:
|
Наименование изолятора |
L, мм
|
L1, мм |
A, мм |
A1, мм |
D, мм |
B, мм |
S, мм |
d, мм |
d1, мм |
| Изолятор П-10/630-750 У2 | 470 |
250 |
205 |
165 |
140 |
50 |
6 |
11 |
13 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток, А | 630 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 6,3 |
В настоящее время изолятор не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Изолятор П-10/630-750 У2, П-10/630-750У2, П10/630-750 УХЛ2, П10/630-750У2
