Изолятор
ОБ-10ов У3 предназначен для изоляции и механического
крепления токоведущих частей в электрических аппаратах и для монтажа
токоведущих шин распределительных устройств электрических станций и
подстанций
Изолятор ОБ-10ов. У3

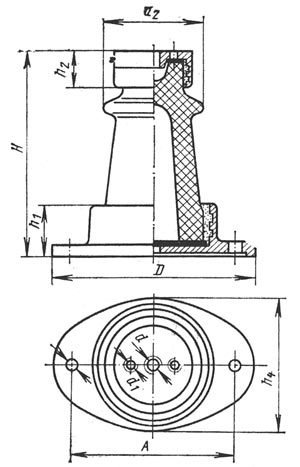

Габаритные размеры:
|
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОБ-10 ов У 3 | 215 |
175 |
52 |
38 |
215 |
М16 |
М10 |
106 |
85 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 5,4 |
В настоящее время изолятор ОБ-10ов. У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения: Изолятор ОБ10ов. У3, ОБ-10ов.У3, ОБ-10ов У3, ОБ-10ов.У3, ОБ-10 ов У 3
