Изолятор
ОБ-10кр У3 предназначен для изоляции и механического
крепления токоведущих частей в электрических аппаратах и для монтажа
токоведущих шин распределительных устройств электрических станций и
подстанций
Изолятор ОБ-10кр. У3

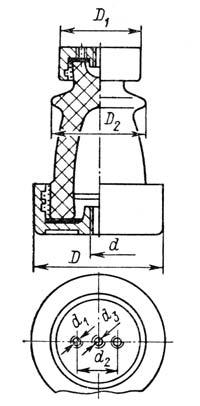

Габаритные размеры:
|
Тип изолятора |
H, мм |
h1, мм |
h2, мм |
D, мм |
D1, мм
|
D2, мм | d, мм |
d1, мм |
d2, мм |
d3, мм |
| Изолятор ОБ-10 кр. У 3 | 215 |
46 |
38 |
130 |
82 |
108 |
М16 |
М10 |
46 |
М16 |
Технические характеристики:
Наименование параметра |
Показатель |
| Номинальное напряжение, кВ | 10 |
| Минимальная разрушающая сила на изгиб, кН | 7,5 |
| Масса, кг. | 4,7 |
В настоящее время изолятор ОБ-10 кр. У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения: Изолятор ОБ10кр. У3, ОБ10кр У3, ОБ-10кр.У3, ОБ-10 кр У3, ОБ10кр.У3
