Шинная опора ШОП-220 УХЛ1 (полимерная) на номинальное напряжение 220 кВ предназначена для поддержания проводов, шин круглого сечения, в сетях переменного тока частотой до 60 Гц.
Шинные опоры ШОП-220 УХЛ1 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15220-69, при этом:
- высота над уровнем  моря  не более 1000 м;
- толщина корки  льда не более 20 мм;
- скорость ветра при гололеде до 15 м/с;
- скорость ветра при отсутствии гололеда до 40 м/с;
- верхнее значение температуры окружающего воздуха плюс 40 С;
- нижнее значение температуры окружающего воздуха минус 60 С.

Расшифровка условного обозначения шинной опоры:
Ш  О   П  -  220  -  Х1  - Х2  УХЛ  1
Ш - шинная;
О - опора;
П – полимерная;
220 - номинальное напряжение в киловольтах;
Х1 - индекс, обозначающий типоисполнение шинной опоры;
Х2 - степень загрязнения атмосферы по ГОСТ 9920;
УХЛ - климатическое исполнение по ГОСТ 15220;
1 - категория  размещения  по ГОСТ 15220;

Варианты исполнения шинных опор ШОП-220 УХЛ1:

Обозначение типоисполнения	Степень загрязнения атмосферы по ГОСТ 9920	Количество присоединяемых изоляторов	Тип удерживаемого провода (номинальное сечение, кв. мм)
ШОП-220-1-2 УХЛ1	II	1	А, АКП (185, 240, 300), АС, АСКС, АСКП, АСК (185/24, 185/29, 205/27, 240/32, 240/39)
ШОП-220-1-4 УХЛ1	IV
ШОП-220-2-2 УХЛ1	II	2
ШОП-220-2-4 УХЛ1	IV
ШОП-220-1.1-2 УХЛ1	II	1	А, АКП (2200, 400, 450, 500), АС, АСКС, АСКП, АСК (300/39, 300/48, 330/30, 330/43, 400/51, 400/64, 450/56, 500/27)
ШОП-220-1.1-4 УХЛ1	IV
ШОП-220-2.1-2 УХЛ1	II	2
ШОП-220-2.1-4 УХЛ1	IV
ШОП-220-1.2-2 УХЛ1	II	1	А, АКП (550, 600, 650, 700, 750), АС, АСКС, АСКП, АСК (500/26, 500/64, 550/51, 600/72, 650/79, 700/86),  ПМ (240, 300)
ШОП-220-1.2-4 УХЛ1	IV
ШОП-220-2.2-2 УХЛ1	II	2
ШОП-220-2.2-4 УХЛ1	IV
ШОП-220-1.3-2 УХЛ1	II	1	ПА 500
ШОП-220-1.3-4 УХЛ1	IV
ШОП-220-2.3-2 УХЛ1	II	2
ШОП-220-2.3-4 УХЛ1	IV
ШОП-220-3-2 УХЛ1	II	1	Алюминиевая труба диаметром 140/120 мм
ШОП-220-3-4 УХЛ1	IV

Основные  технические  параметры шинных опор ШОП-220 УХЛ1:

Наименование  параметра	Норма  для типоисполнения ШОП-220
Номинальное напряжение, кВ	220
Наибольшее  рабочее напряжение, кВ	252
Испытательное напряжение полного грозового импульса, кВ	950
Наибольший пик номинального кратковременного выдерживаемого тока ( ток электродинамической стойкости),кА	100
Допустимое тяжение проводов в горизонтальной плоскости шинных опор для крепления проводов, Н	1480
Длина пути утечки внешней изоляции, не менее, см	570

По дополнительному запросу возможна поставка шинных опор для жесткой ошиновки и плоских шин следующих типов:
ШОП-220-А-4 УХЛ1 – для крепления одного провода гибкой ошиновки.
ШОП-220-Б-4 УХЛ1 – для крепления двух проводов гибкой ошиновки.
ШОП-220-В-4 УХЛ1 – для крепления двух полых проводов гибкой ошиновки.
ШОП-220-Г-4 УХЛ1 – для крепления трёх полых проводов гибкой ошиновки.
ШОП-220-Д-4 УХЛ1 - для подвижного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-220-Е-4 УХЛ1 - для двойного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-220-Ж-4 УХЛ1 - для жесткого крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-220-И-4 УХЛ1 - для жесткого крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-220-К-4 УХЛ1 - для концевой фиксации круглых алюминиевых труб жесткой ошиновки.
ШОП-220-С-4 УХЛ1 - для установки двух круглых алюминиевых шин жесткой ошиновки.
ШОП-220-Ш-4 УХЛ1 - для шарнирного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-220-М УХЛ1 - для плоских вертикальных шин жесткой ошиновки.
ШОП-220-Л-4 УХЛ1 - для плоских горизонтальных шин жесткой ошиновки.
ШОП-220-П-4 УХЛ1 - для коробчатых шин жесткой ошиновки.
ШОП-220-ГЛ2-4 УХЛ1 - для перехода с гибкой ошиновки на плоские горизонтальные шины.

Также, возможна поставка шинных опор для крепления трех неизолированных проводов.

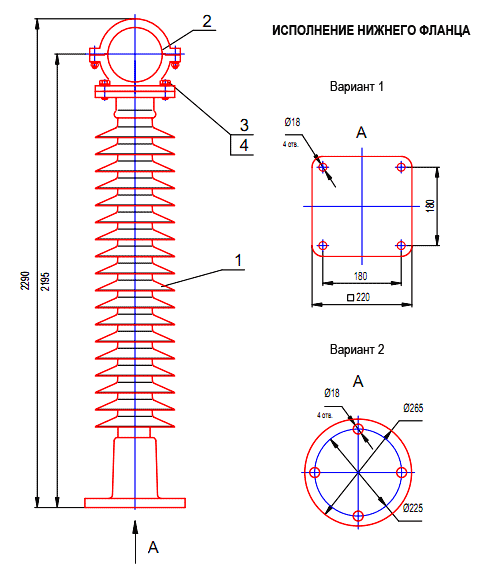

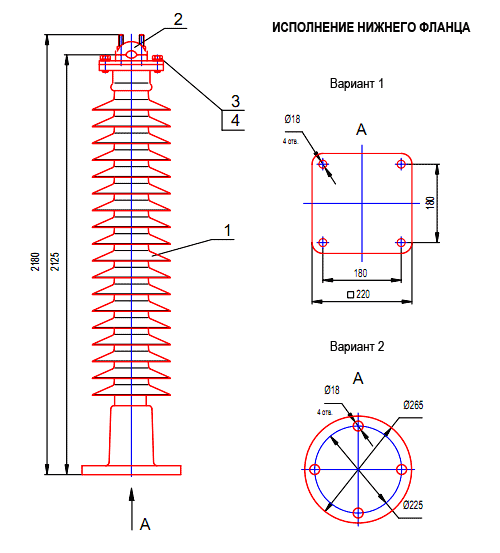

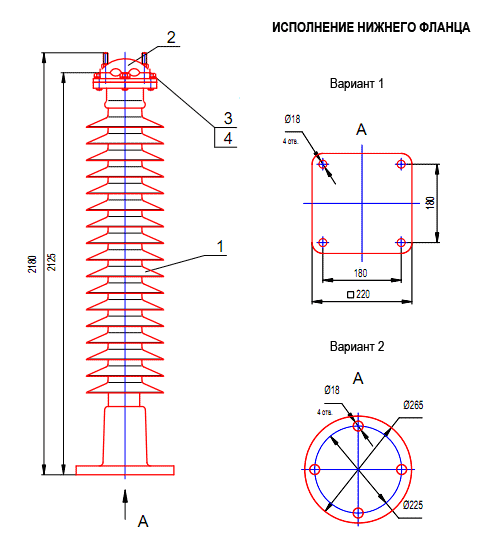

Конструктивно шинная опора ШОП-220 УХЛ1 для поддержания проводов или труб состоит  из изолятора 1, шинодержателя 2 и крепежа 3, 4.
