Шинная опора ШОП-150 УХЛ1 (полимерная) на номинальное напряжение 150 кВ предназначена для поддержания проводов, шин круглого сечения, в сетях переменного тока частотой до 60 Гц.
Шинные опоры ШОП-150 УХЛ1 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:
- высота над уровнем  моря  не более 1000 м;
- толщина корки  льда не более 20 мм;
- скорость ветра при гололеде до 15 м/с;
- скорость ветра при отсутствии гололеда до 40 м/с;
- верхнее значение температуры окружающего воздуха плюс 40 С;
- нижнее значение температуры окружающего воздуха минус 60 С.

Расшифровка условного обозначения шинной опоры:
Ш  О   П  -  150  -  Х1  - Х2  УХЛ  1
Ш - шинная;
О - опора;
П – полимерная;
150 - номинальное напряжение в киловольтах;
Х1 - индекс, обозначающий типоисполнение шинной опоры;
Х2 - степень загрязнения атмосферы по ГОСТ 9920;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория  размещения  по ГОСТ 15150;


Варианты исполнения шинных опор ШОП-150 УХЛ1:


Обозначение
типоисполнения

Степень загрязнения атмосферы по ГОСТ 9920

Количество присоединяемых изоляторов

Тип удерживаемого
провода
(номинальное
сечение, кв. мм)

ШОП-150-1-2 УХЛ1

II

1

А, АКП (185, 240, 300),
АС, АСКС, АСКП, АСК (185/24, 185/29, 205/27, 240/32, 240/39)

ШОП-150-1-4 УХЛ1

IV

ШОП-150-2-2 УХЛ1

II

2

ШОП-150-2-4 УХЛ1

IV

ШОП-150-1.1-2 УХЛ1

II

1

А, АКП (1500, 400, 450, 500), АС, АСКС, АСКП, АСК (300/39, 300/48, 330/30, 330/43, 400/51, 400/64, 450/56, 500/27)

ШОП-150-1.1-4 УХЛ1

IV

ШОП-150-2.1-2 УХЛ1

II

2

ШОП-150-2.1-4 УХЛ1

IV

ШОП-150-1.2-2 УХЛ1

II

1

А, АКП (550, 600, 650,
700, 750), АС, АСКС, АСКП, АСК (500/26, 500/64, 550/51, 600/72, 650/79, 700/86),  ПМ (240, 300)

ШОП-150-1.2-4 УХЛ1

IV

ШОП-150-2.2-2 УХЛ1

II

2

ШОП-150-2.2-4 УХЛ1

IV

ШОП-150-1.3-2 УХЛ1

II

1

ПА 500

ШОП-150-1.3-4 УХЛ1

IV

ШОП-150-2.3-2 УХЛ1

II

2

ШОП-150-2.3-4 УХЛ1

IV

ШОП-150-3-2 УХЛ1

II

1

Алюминиевая труба диаметром 140/120 мм

ШОП-150-3-4 УХЛ1

IV

Основные  технические  параметры шинных опор ШОП-150 УХЛ1:

Наименование  параметра

Норма  для типоисполнения ШОП-150

Номинальное напряжение, кВ

150

Наибольшее  рабочее напряжение, кВ

172

Испытательное напряжение полного грозового импульса, кВ

650

Наибольший пик номинального кратковременного выдерживаемого тока ( ток электродинамической стойкости),кА

50

Допустимое тяжение проводов в горизонтальной плоскости шинных опор для крепления проводов, Н

1480

Длина пути утечки внешней изоляции, не менее, см

390

По дополнительному запросу возможна поставка шинных опор для жесткой ошиновки и плоских шин следующих типов:
ШОП-150-А-4 УХЛ1 – для крепления одного провода гибкой ошиновки.
ШОП-150-Б-4 УХЛ1 – для крепления двух проводов гибкой ошиновки.
ШОП-150-В-4 УХЛ1 – для крепления двух полых проводов гибкой ошиновки.
ШОП-150-Г-4 УХЛ1 – для крепления трёх полых проводов гибкой ошиновки.
ШОП-150-Д-4 УХЛ1 - для подвижного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-150-Е-4 УХЛ1 - для двойного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-150-Ж-4 УХЛ1 - для жесткого крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-150-И-4 УХЛ1 - для жесткого крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-150-К-4 УХЛ1 - для концевой фиксации круглых алюминиевых труб жесткой ошиновки.
ШОП-150-С-4 УХЛ1 - для установки двух круглых алюминиевых шин жесткой ошиновки.
ШОП-150-Ш-4 УХЛ1 - для шарнирного крепления круглых алюминиевых труб жесткой ошиновки.
ШОП-150-М УХЛ1 - для плоских вертикальных шин жесткой ошиновки.
ШОП-150-Л-4 УХЛ1 - для плоских горизонтальных шин жесткой ошиновки.
ШОП-150-П-4 УХЛ1 - для коробчатых шин жесткой ошиновки.
ШОП-150-ГЛ2-4 УХЛ1 - для перехода с гибкой ошиновки на плоские горизонтальные шины.

Конструктивно шинная опора ШОП-150 УХЛ1 для поддержания проводов или труб состоит  из изолятора 1, шинодержателя 2 и крепежа 3, 4.

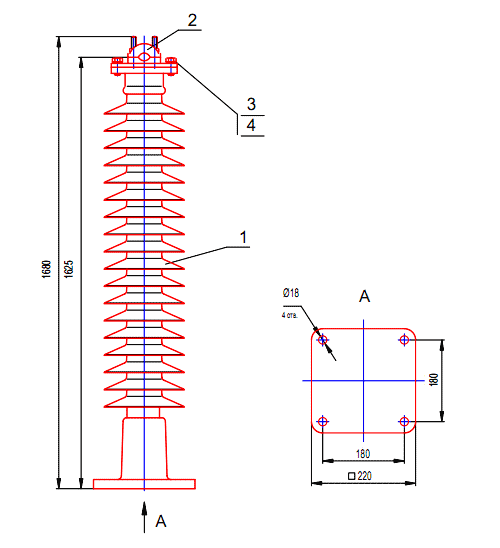

Шинная опора ШОП-150-1 УХЛ1

Шинная опора ШОП-150-1 УХЛ1

Шинная опора ШОП-150-2 УХЛ1

Шинная опора ШОП-150-2 УХЛ1

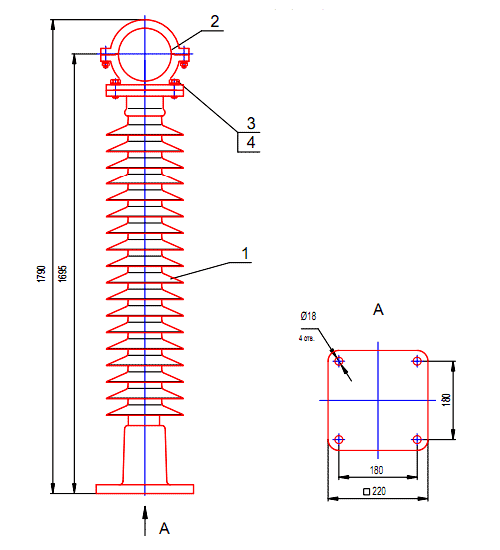

Шинная опора ШОП-150-3 УХЛ1

Шинная опора ШОП-150-3 УХЛ1
