Шинная опора ШО-500 УXЛ1 и ШО-500.II УХЛ1 предназначена для поддержания проводов в сетях переменного тока напряжением 500 кВ частотой до 60 Гц.

Опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:

- рабочее значение температуры окружающего воздуха:

  • верхнее - плюс 40С;
  • нижнее - минус 60 С;

- высота над уровнем моря не более 1000 м;

- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной корки льда до 20 мм;

- окружающая среда не взрывоопасная. Содержание коррозионно-активных агентов по ГОСТ 15150-69 для атмосферы типа I и II.

Условное обозначение опоры шинной на 500 кВ:

  • Ш- шинная
  • О - опора
  • 500 - номинальное напряжение, кВ
  • I, II - степень загрязнения по ГОСТ 9920-89 (при изоляции исполнения I индекс отсутствует)
  • 1... 8 - конструктивное типоисполнение опор шинных
  • УХЛ - климатическое исполнение по ГОСТ 15150-69;
  • 1 - категория размещения по ГОСТ 15150-69.

Варианты исполнения опор на 500 кВ:

Обозначение типоисполнения шинной опоры

d провода, мм

Масса, кг.

Конструктивное исполнение

ШО-500-1 УХЛ1

30,6-33,2

490

Опора для крепления трех проводов типа АС-500/64, АС-600/72

ШО-500.ІІ-1 УХЛ1

543

ШО-500-2 УХЛ1

45

488

Опора для крепления трех проводов типа ПА-500

ШО-500.ІІ-2 УХЛ1

542

ШО-500-3 УХЛ1

59

493

Опора для крепления трех проводов типа ПА-640.

ШО-500.ІІ-3 УХЛ1

547

ШО-500-6 УХЛ1

30,6-33,2

718

Опора для крепления трех проводов типа АС-500/64, АС-600/72. В комплекте с опорной тумбой L = 2754 мм.

ШО-500.II-6 УХЛ1

771

ШО-500-7 УХЛ1

45

716

Опора для крепления трех проводов типа ПА-500. В комплекте с опорной тумбой
L = 2754 мм.

ШО-500.ІІ-7 УХЛ1

770

ШО-500-8 УХЛ1

59

721

Опора для крепления трех проводов типа ПА-640. В комплекте с опорной тумбой
L = 2754 мм.

ШО-500.ІІ-8 УХЛ1

775







Шинная опора ШО-500-1 УХЛ1, ШО-500.II-1 УХЛ1
, ШО-500-2 УХЛ1, ШО-500.II-2 УХЛ1, ШО-500-3 УХЛ1, ШО-500.II-3 УХЛ1

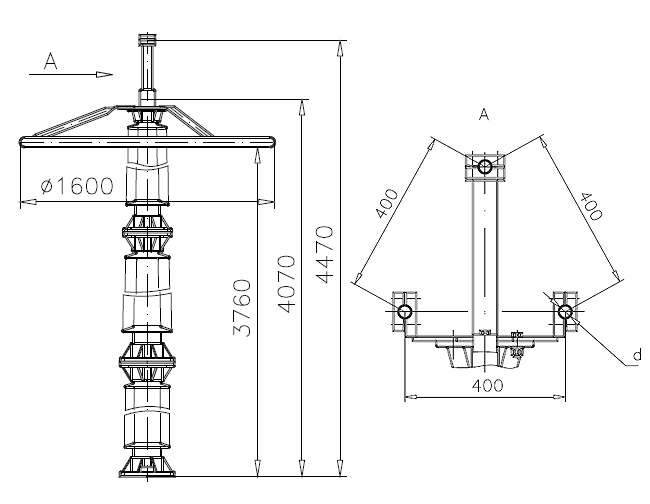

Шинная опора ШО-500-1 УХЛ1, ШО-500.II-1 УХЛ1, ШО-500-2 УХЛ1, ШО-500.II-2 УХЛ1, ШО-500-3 УХЛ1, ШО-500.II-3 УХЛ1

Шинная опора ШО-500-6 УХЛ1, ШО-500.II-6 УХЛ1, ШО-500-7 УХЛ1, ШО-500.II-7 УХЛ1, ШО-500-8 УХЛ1, ШО-500.II-8 УХЛ1

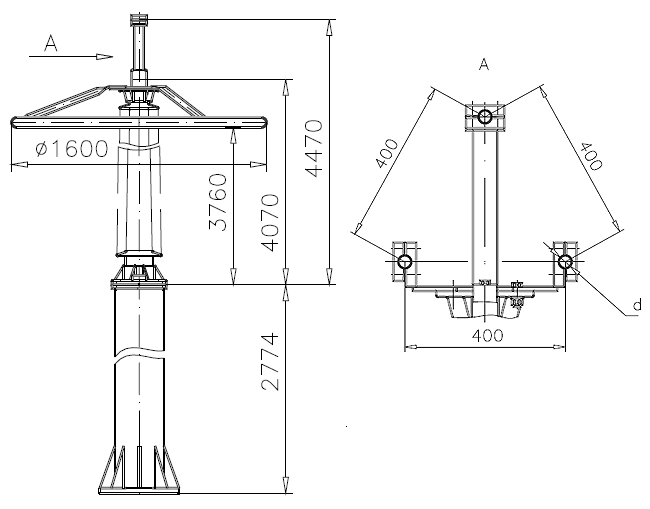

Шинная опора ШО-500-6 УХЛ1, ШО-500.II-6 УХЛ1, ШО-500-7 УХЛ1, ШО-500.II-7 УХЛ1, ШО-500-8 УХЛ1, ШО-500.II-8 УХЛ1

Технические характеристики:

Наименование параметра

ШО-500 УХЛ1

ШО-500.II УХЛ1

Номинальное напряжение, кВ

500

Наибольшее рабочее напряжение, кВ

525

Категория внешней изоляции, согласно ГОСТ 9922

I (А)

II (Б - усиленная)

Количество присоединяемых проводов

3

Ток электродинамической стойкости, кА

160

Допустимое тяжение проводов в горизонтальной плоскости, Н

1960
