Шинная опора ШО-330 УXЛ1 и ШО-330.II УХЛ1 предназначена для поддержания проводов в сетях переменного тока напряжением 330 кВ частотой до 60 Гц.

Опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:

- рабочее значение температуры окружающего воздуха:

  • верхнее - плюс 40С;
  • нижнее - минус 60 С;

- высота над уровнем моря не более 1000 м;

- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной корки льда до 20 мм;

- окружающая среда не взрывоопасная. Содержание коррозионно-активных агентов по ГОСТ 15150-69 для атмосферы типа I и II.

Условное обозначение опоры шинной на 330 кВ:

  • Ш- шинная
  • О - опора
  • 330 - номинальное напряжение, кВ
  • I, II - степень загрязнения по ГОСТ 9920-89 (при изоляции исполнения I индекс отсутствует)
  • 1... 10 - конструктивное типоисполнение опор шинных
  • УХЛ - климатическое исполнение по ГОСТ 15150-69;
  • 1 - категория размещения по ГОСТ 15150-69.

Пример записи обозначения опоры на напряжение 330 кВ с изоляцией для степени загрязнения II с креплением двух проводов типа АС-300/48 при ее заказе и в документации другого изделия: "Опора шинная ШО-330.II-1 УХЛ1 ТУ 3414-022-53467867-2006".

Варианты исполнения опор на 330 кВ:

Обозначение типоисполнения шинной опоры

d провода, мм

Масса, кг.

Конструктивное исполнение

ШО-330-1 УХЛ1

24,1

320

Опора для крепления двух проводов типа АС-300/48

ШО-330.II-1 УХЛ1

361

ШО-330-2 УХЛ1

27,7-33,2

320

Опора для крепления двух проводов типа АС-400/64, АС-500/64, АС-600/72

ШО-330.ІІ-2 УХЛ1

361

ШО-330-3 УХЛ1

ПА-500

324

Опора для крепления трех проводов типа ПА-500

ШО-330.II-3 УХЛ1

365

ШО-330-4 УХЛ1

ПА-640

329

Опора для крепления трех проводов типа ПА-640

ШО-330.ІІ-4 УХЛ1

370

ШО-330-7 УХЛ1

24,1

548

Опора для крепления двух проводов типа АС-300/48. В комплекте с опорной тумбой L = 2754 мм.

ШО-330.ІІ-7 УХЛ1

589

ШО-330-8 УХЛ1

27,7-33,2

548

Опора для крепления двух проводов типа АС-400/64, АС-500/64, АС-600/72. В комплекте с опорной тумбой L = 2754 мм.

ШО-330.II-8 УХЛ1

589

ШО-330-9 УХЛ1

ПА-500

552

Опора для крепления трех проводов типа ПА-500. В комплекте с опорной тумбой L = 2754 мм.

ШО-330.ІІ-9 УХЛ1

593

ШО-330-10 УХЛ1

ПА-640

557

Опора для крепления трех проводов типа ПА-640. В комплекте с опорной тумбой L = 2754 мм.

ШО-330.ІІ-10 УХЛ1

598

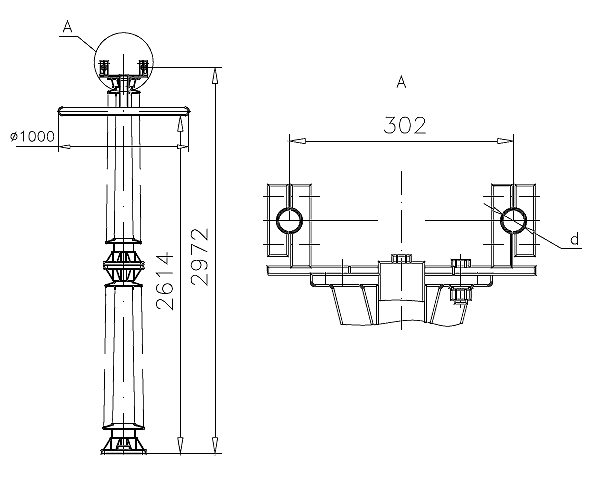

Шинная опора ШО-330-1 УХЛ1, ШО-330.II-1 УХЛ1
, ШО-330-2 УХЛ1, ШО-330.II-2 УХЛ1

Шинная опора ШО-330-1 УХЛ1, ШО-330.II-1 УХЛ1, ШО-330-2 УХЛ1, ШО-330.II-2 УХЛ1

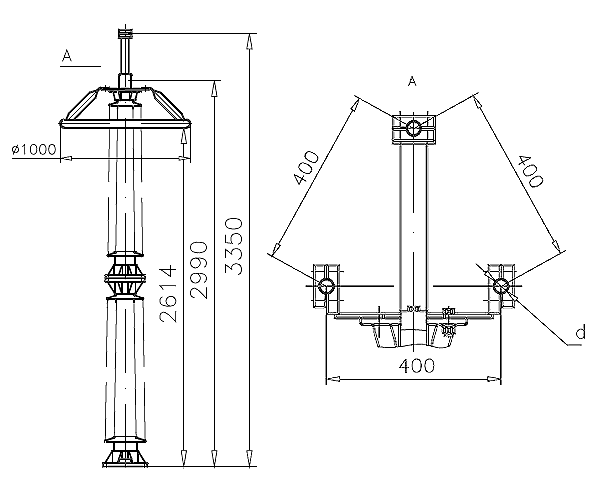

Шинная опора ШО-330-3 УХЛ1, ШО-330.II-3 УХЛ1, ШО-330-4 УХЛ1, ШО-330.II-4 УХЛ1

Шинная опора ШО-330-3 УХЛ1, ШО-330.II-3 УХЛ1, ШО-330-4 УХЛ1, ШО-330.II-4 УХЛ1

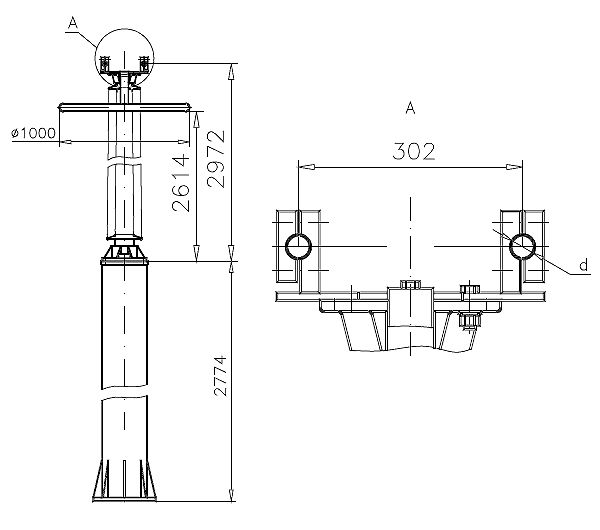

Шинная опора ШО-330-7 УХЛ1, ШО-330.II-7 УХЛ1, ШО-330-8 УХЛ1, ШО-330.II-8 УХЛ1

Шинная опора ШО-330-7 УХЛ1, ШО-330.II-7 УХЛ1, ШО-330-8 УХЛ1, ШО-330.II-8 УХЛ

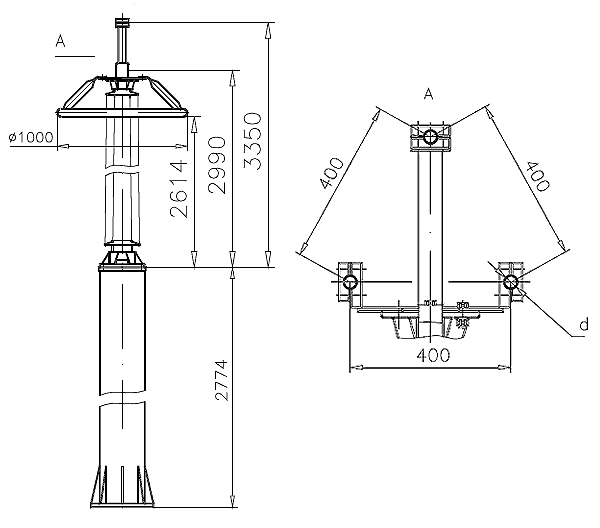

Шинная опора ШО-330-9 УХЛ1, ШО-330.II-9 УХЛ1, ШО-330-10 УХЛ1, ШО-330.II-10 УХЛ1

Шинная опора ШО-330-9 УХЛ1, ШО-330.II-9 УХЛ1, ШО-330-10 УХЛ1, ШО-330.II-10 УХЛ1

Технические характеристики:

Наименование параметра

ШО-330 УХЛ1

ШО-330.II УХЛ1

Номинальное напряжение, кВ

330

Наибольшее рабочее напряжение, кВ

363

Категория внешней изоляции, согласно ГОСТ 9920–89

I (А)

II (Б - усиленная)

Количество присоединяемых проводов

2 или 3

Ток электродинамической стойкости, кА

160

Допустимое тяжение проводов в горизонтальной плоскости, Н

1960
