Шинная опора ШО-220 УXЛ1 предназначена для поддержания проводов (шин) в сетях переменного тока напряжением 220 кВ частотой до 60 Гц.
Опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:
- рабочее значение температуры окружающего воздуха от + 40С до - 60 С;
- высота над уровнем моря не более 1000 м;
- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной корки льда до 20 мм;
- окружающая среда не взрывоопасная.

Содержание коррозионно-активных агентов по ГОСТ 15150-69 для атмосферы типа I и II. Условное обозначение опоры шинной на 330 кВ:
Ш- шинная
О - опора
220 - номинальное напряжение, кВ
I, II, Б - степень загрязнения по ГОСТ 9920-89 (при изоляции исполнения I индекс отсутствует); 1, 2 - конструктивное типоисполнение шинодержателя шинной опоры по количеству присоединяемых проводов
УХЛ - климатическое исполнение по ГОСТ 15150-69;
1 - категория размещения по ГОСТ 15150-69.

Пример записи обозначения опоры на напряжение 220 кВ с изоляцией для степени загрязнения II с креплением одного провода при ее заказе и в документации другого изделия: "Опора шинная ШО-220.II-1 УХЛ1 ТУ 3414-015-53467867-2005".

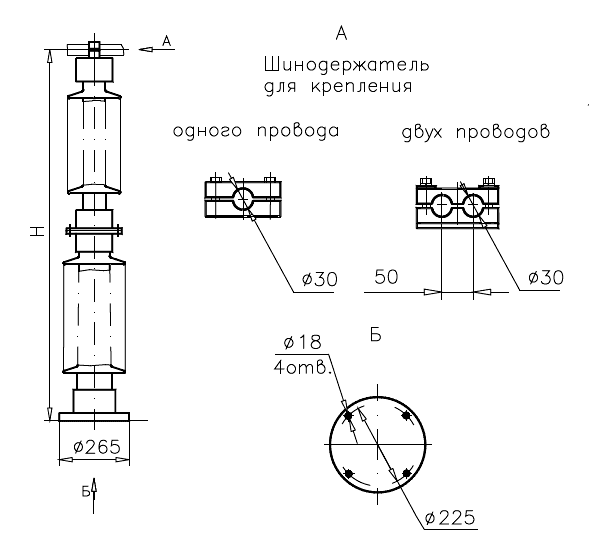

Конструктивно шинная опора ШО-220 У1 состоит из колонки изоляторов и шинодержателя, состоящего из одной или двух пар колодок, позволяющих крепить одну или две шины.

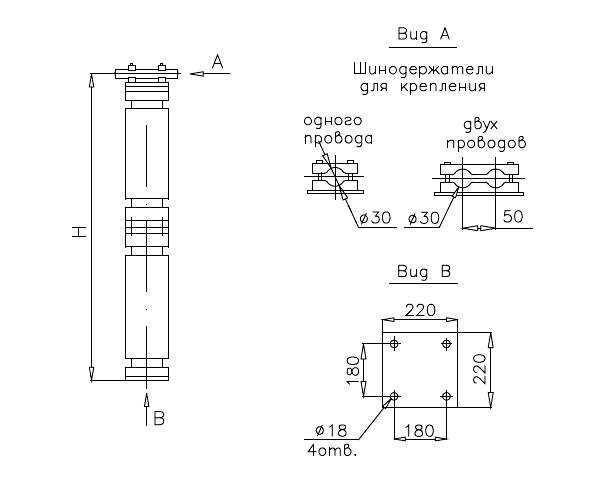

Шинные опоры ШО-220 УХЛ1 выпускаются в двух вариантах: на базе модернизированных изоляторов С6-950-I (-II) М или изоляторов серии ИОС-М. При этом, шинные опры на базе изоляторов С6-950-I (-II) М относятся к последнему поколению фарфоровых шинных опор на 220 кВ и обладают целым рядом преимуществ, главные из которых - это меньший вес, удобство монтажа и более низкая цена по сравнению с шинными опорами на базе изоляторов ИОС-М. Особенно эти преимущества проявляются на примере шинных опор с усиленной изоляцией, т. к. шинная опора ШО-220Б (на базе изоляторов ИОС-М) состоит их трех опорно-стержневых изоляторов.

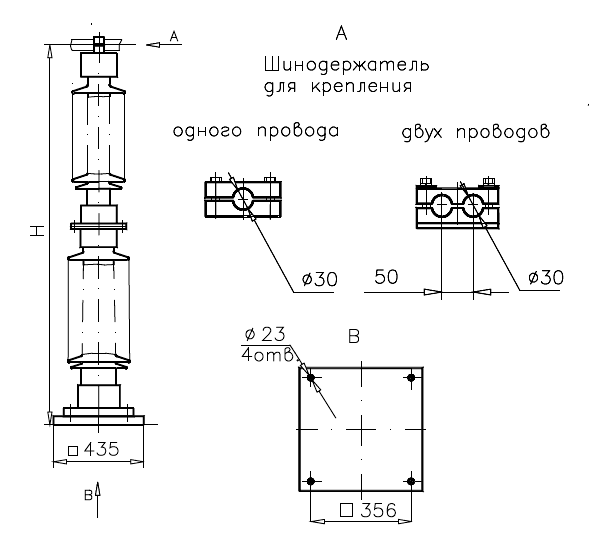

Шинная опора с усиленной изоляцией на базе изолятора С6-950 II М УХЛ1 имеет маркировку ШО-220.II УХЛ1.

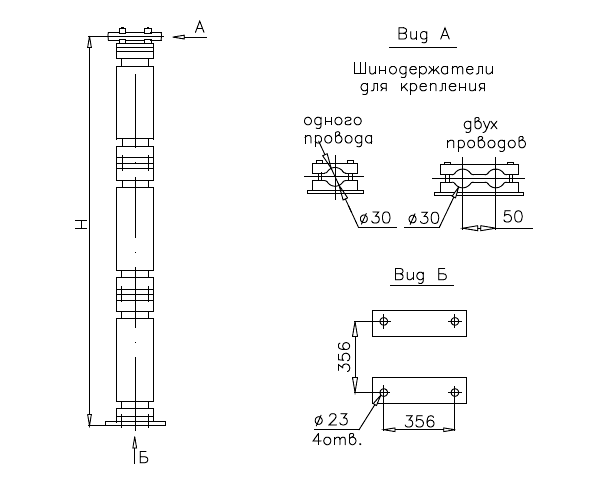

Шинная опора для нормальной степени загрязнения на базе изоляторов С6-950 и ИОС-М имеет одинаковое обозначение ШО-220 УХЛ1. Шинная опора с усиленной изоляцией на базе изоляторов ИОС-М имеет обозначение ШО-220Б УХЛ1.

Как правило, шинные опоры на базе изоляторов серии ИОС применяются для замены старых опор при ремонте. В новых проектах, как правило, применяются опоры на базе изоляторов С6-950 М.

Все типы шинных опор на 220 кВ позволяют закрепить 1-2 провода диаметром до 30 мм.

По дополнительному заказу возможна поставка шинных опор ШО-220 УХЛ1 на три провода, а также опорных тумб длиной 2774 мм.

Шинные опоры на 220 кВ с усиленной изоляцией ШО-220.II и ШО-220Б имеют в составе плиту и болт заземления.
