Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.
Структура условного обозначения шинодержателей ШПП:

Ш – шинодержатели;
П – для плоских шин;
П – расположение шины на изоляторе – плашмя (горизонтальное);
А, Б, Д, Е, И, Ш – обозначение группы изоляторов;
2, 3, 4, 5,6 – условная характеристика величины планок;
С, К, В – исполнение планок (с – сплошное, к – комбинированное, в – для шинодержателей с дистанционной втулкой);
1, 2 –исполнение в зависимости от количества крепежных отверстий к изолятору;
У – климатическое исполнение по ГОСТ 15150-69;
1, 3 – категория размещения по ГОСТ 15150-69.





Шинодержатель ШППА-2кв УЗ, ШППБ-2кв УЗ, ШППА-Зкв УЗ, ШППБ-3кв УЗ, ШППШ-2кв-2 УЗ, ШППШ-3кв-2 УЗ

Шинодержатель ШППА-2кв-1 УЗ, ШППА-2кв-2 УЗ, ШППБ-2кв-1 УЗ, ШППБ-2кв-2 УЗ, ШППА-Зкв-1 УЗ, ШППА-Зкв-2 УЗ, ШППБ-3кв-1 УЗ, ШППБ-3кв-2 УЗ, ШППШ-2кв-2 УЗ, ШППШ-3кв-2 УЗ

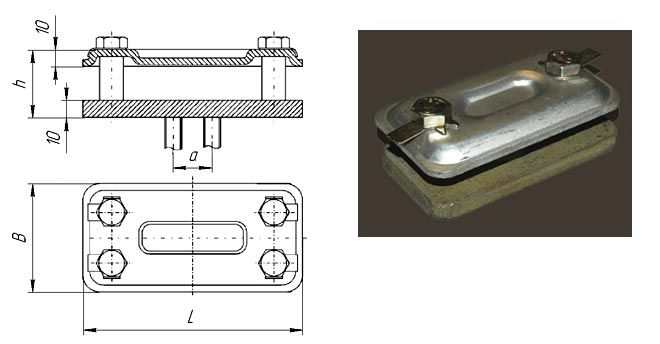

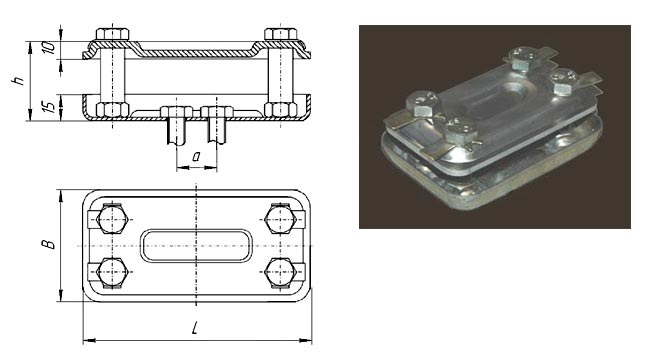

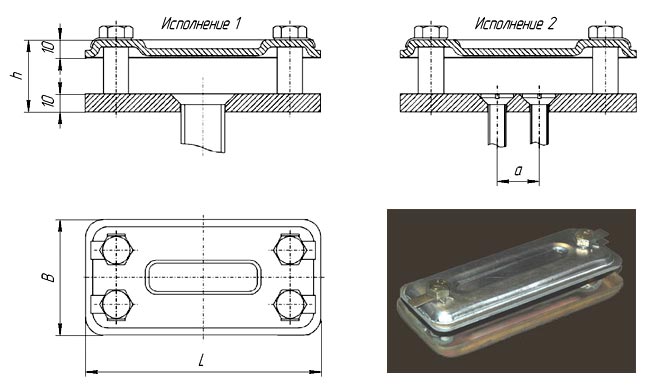

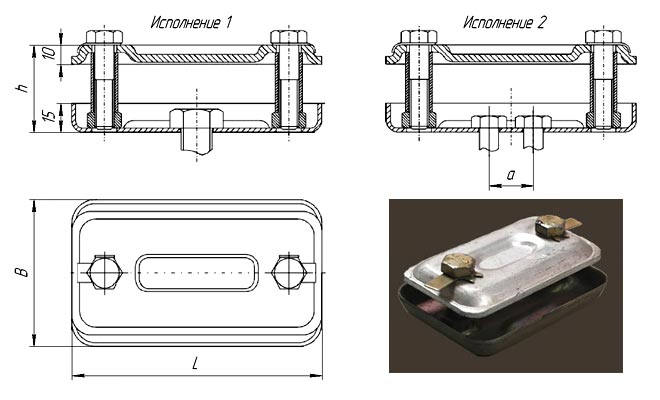

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Тол-щина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШППА-2кв-1 УЗ

1

130

76

-

60-80

6-10

1-3

1хМ10

ИО-6-3,75 I, ИО-10-3,75 I

0,5

ШППА-2кв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II, ИО-10-3,75 II

0,51

ШППБ-2кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

0,53

ШППБ-2кв-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,57

ШППА-Зкв-1 УЗ

1

170

-

100-120

1хМ10

ИО-6-3,75 I ИО-10-3,75 I

0,59

ШППА-Зкв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II ИО-10-3,75 II

0,62

ШППБ-3кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

0,61

ШППБ-3кв-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,61

ШППШ-2кв-2 УЗ

2

130

36

60-80

2хМ6

ОШН-6-80, ИОС-10-500, С4-80 УХЛ1

0,51

ШППШ-3кв-2 УЗ

2

170

36

100-120

0,56


Шинодержатель ШППБ-3св УЗ, ШППБ-4св УЗ, ШППБ-5св УЗ, ШППБ-6св УЗ

Шинодержатель ШППБ-3св-1 УЗ, ШППБ-3св-2 УЗ, ШППБ-4св-1 УЗ, ШППБ-4св-2 УЗ, ШППБ-5св-1 УЗ, ШППБ-5св-2 УЗ, ШППБ-6св-1 УЗ, ШППБ-6св-2 УЗ

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Тол-щина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШППБ-3св-1 УЗ

1

110

64

-

60

6-10

1-3 h=27-73

1хМ24

ИОР-20-7,5

0,88

ШППБ-3св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,88

ШППБ-4св-1 УЗ

1

130

-

80

1хМ24

ИОР-20-7,5

0,91

ШППБ-4св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,91

ШППБ-5св-1 УЗ

1

150

-

100

1хМ24

ИОР-20-7,5

0,95

ШППБ-5св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,95

ШППБ-6св-1 УЗ

1

170

-

120

1хМ24

ИОР-20-7,5

0,98

ШППБ-6св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,98

Шинодержатель ШППД-3кв УЗ, ШППД-4кв УЗ, ШППД-5кв УЗ, ШППД-6кв УЗ

Шинодержатель ШППД-3кв УЗ, ШППД-4кв УЗ, ШППД-5кв УЗ, ШППД-6кв УЗ

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШППД-3кв УЗ

110

76

25

60

6-10

1-3
(h=32-78)

2хМ12

ИО-10-20,00

0,61

ШППД-4кв УЗ

130

80

0,65

ШППД-5кв УЗ

150

100

0,70

ШППД-6кв УЗ

170

120

0,75

Шинодержатель ШППЕ-3кв УЗ, ШППЕ-4кв УЗ, ШППЕ-5кв УЗ, ШППЕ-6кв УЗ

Шинодержатель ШППЕ-3кв УЗ, ШППЕ-4кв УЗ, ШППЕ-5кв УЗ, ШППЕ-6кв УЗ

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШППЕ-3св УЗ

110

64

25

60

6-10

1-3 (h=27-73)

4хМ12

ИО-20-30 У3
ИОР-20-30 УХЛ2

0,77

ШППЕ-4св УЗ

130

80

0,80

ШППЕ-5св УЗ

150

100

0,84

ШППЕ-6св УЗ

170

120

0,87

Шинодержатель ШППИ-3с УЗ

Шинодержатель ШППИ-3с УЗ

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШППИ-3с УЗ
ШППШ-3с У3

175

165

140

60-120

6-10

1-3

2хМ16

ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35

0,72
