Шинодержатели серии ШКБ, ШКД, ШКЕ и ШКИ предназначены для крепления шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки 6, 10, 35 кВ.
Структура условного обозначения шинодержателей ШПР:
Ш – шинодержатели;
К – для шин коробчатого сечения;
Б, Д, Е, И – обозначение группы опорных изоляторов;
1, 2, 3 – условная характеристика величины планок;
С – сплошное исполнение планок;
У – климатическое исполнение по ГОСТ 15150-69;
3 – категория размещения по ГОСТ 15150-69.

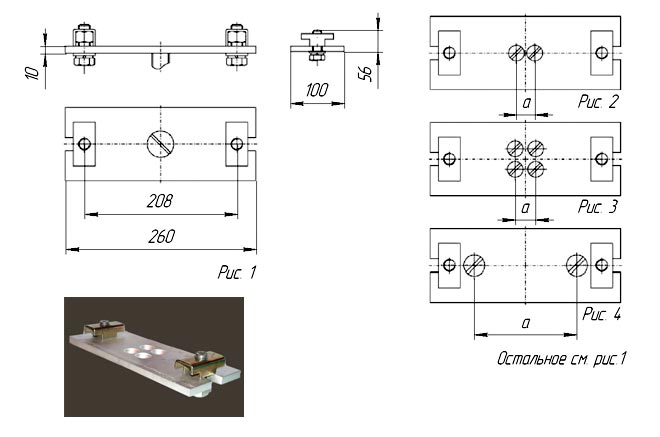

Шинодержатель ШКБ-1с УЗ, ШКД-1с УЗ, ШКЕ-1с УЗ, ШКИ-1с У3
Технические характеристики:
Тип шино-держателей |
Рис. |
а, мм |
Ширина шины (полосы), мм |
Число шин в пакете, шт. |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
ШКБ-1с У3 |
1 |
- |
2 швеллера 125х56х3 |
1 |
1хМ24 |
ИОР-20-7,5 У3 |
1,18 |
ШКД-1с У3 |
2 |
25 |
225х90х12 |
2хМ12 |
ИО-10-20,00 У3 |
1,23 |
|
ШКЕ-1с У3 |
3 |
28 |
225х90х12 |
4хМ12 |
ИОР-20-30 УХЛ2 |
1,32 |
|
ШКИ-1с У3 |
4 |
140 |
225х90х12 |
2хМ16 |
ОНШ-35-20-1 УХЛ1 |
1,23 |

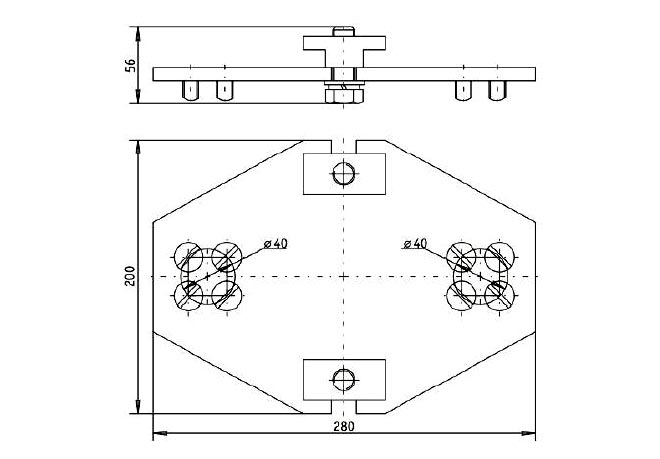

Шинодержатель ШКД-3с УЗ
Технические характеристики:
Тип шино-держателей |
Ширина шины (полосы), мм |
Число шин в пакете, шт. |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
ШКД-3с У3 |
225х90х12 |
1 |
8хМ12 |
ИО-20-30 У3 (2 шт.) |
1,6 |

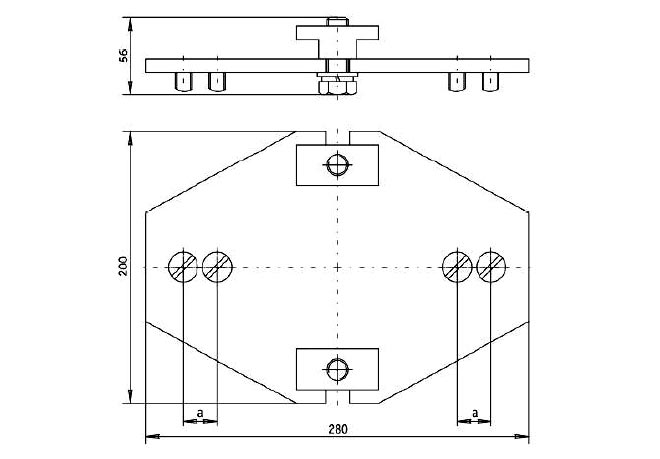

Шинодержатель ШКД-4с УЗ
Технические характеристики:
Тип шино-держателей |
а, мм |
Ширина шины (полосы), мм |
Число шин в пакете, шт. |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
ШКД-4с У3 |
25 |
225х90х12 |
1 |
4хМ12 |
ИО-10-20 У3 (2 шт.) |
1,6 |

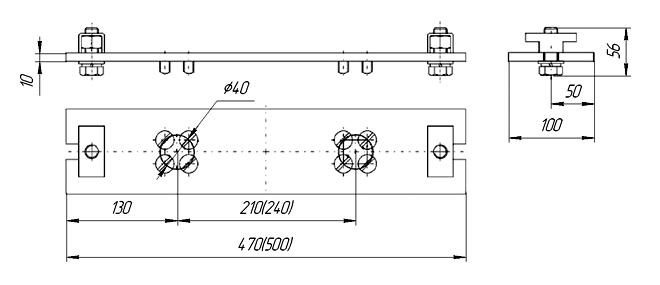

Шинодержатель ШКЕ-4с УЗ
Технические характеристики:
Тип шинодержателей |
Ширина шины (полосы), мм |
Число шин в пакете, шт. |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
ШКЕ-2с У3 |
225х90х12 |
1 |
8хМ12 |
ИО-20-30 У3 (2 шт.) |
2,0 |
