Ограничитель гололедообразования и колебаний ОГК-7,0-13

Ограничитель гололедообразования и колебаний ОГК-7,0-13 предназначен для защиты одиночных сталеалюминиевых проводов диаметром 28,1-38 мм. от всех видов колебаний и гололеда.

Принцип работы ограничителя заключается в следующем:
- защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;
- защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа;
- защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации.

В настоящее время разработаны рекомендации по применению ограничителей гололедообразования и колебаний СО34.20.263-2005.

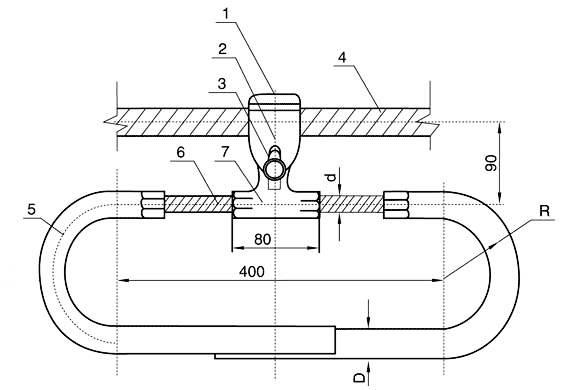

Ограничитель гололедообразования и колебаний ОГК-7,0-13

1 - захват зажима; 2 - плашка зажима; 3 - крепежный болт; 4 - провод; 5 - груз;
6 - упругий элемент; 7 - зажим ограничителя

Технические характеристики:

Марка ограничителя

Диаметр провода, мм

Марка провода

Марка зажима для провода

Диапазон частот для данного типа провода, Гц

Габаритные размеры, мм

Масса груза, кг.

ОГК-7,0-13

28,1-38

АС-240/56; АС-300/39; АС-300/48; АС-300/66; АС-300/67; АС-330/30; АС-330/43; АС-400/18; АС-400/22; АС-400/51; АС-400/64; АС-500/26; АС-500/27; АС-500/64

5-35

100

3,5

Варианты обозначения: Ограничитель ОГК7,0-13
