1) СО 34.20.264-2005. Рекомендации по применению многочастотных
гасителей вибрации
ГВП и унифицирован-
ных гасителей вибра-
ции ГВУ на воздушных линиях электропере-дачи напряжением 35-750 кВ

2) СО 34.20.265-2005. Рекомендации по применению многочастотных гасителей вибрации
для самонесущих волоконно-оптических кабелей (ОКСН)

С 21.07.2014 г. предприятие работает в обычном режиме. Отгрузки осуществляются всеми возможными способами в максимально короткие сроки








Многочастотный универсальный гаситель вибрации ГВУ-1,6-2,4 предназначен  для защиты алюминиевых и сталеалюминиевых проводов диаметром 22,1-28 миллиметров и стальных тросов (канатов) диаметром 16-18,5 миллиметров от повреждений их от усталостных напряжений, вызываемых вибрацией.

За счет применения эксцентрично закрепленного груза специальной формы типа «пешка», гаситель вибрации ГВУ-1,6-2,4 получает третью рабочую частоту, которая располагается между первой и второй частотами, свойственными двухчастотным гасителям ГПГ и ГВН, а за счет обжатия - расширение резонансных частот пиков. Улучшенная конструкция зажима позволяет устанавливать гаситель вибрации на более широком диапазоне проводов и канатов. Отличительной особенностью гасителей данного типа является то, что они имеют различную массу грузов и длину плеч гибкого элемента, что обеспечивает равномерное распределение энергии рассеивания во всех диапазонах рабочих частот проводов и тросов.

Преимущества многочастотного гасителя вибрации ГВУ-1,6-2,4:

  • широкая частотная характеристика;
  • повышенное рассеяние энергии ветра;
  • высокая выносливость на вибрационные нагрузки;
  • потери на корону и радиопомехи соответствуют нормам;
  • удобство монтажа.

В настоящее время разработаны рекомендации для применения многочастотных гасителей вибрации данного типа на алюминиевых, сталеалюминевых проводах, грозозащитных тросах и самонесущих волоконно-оптических кабелях (ОКСН).

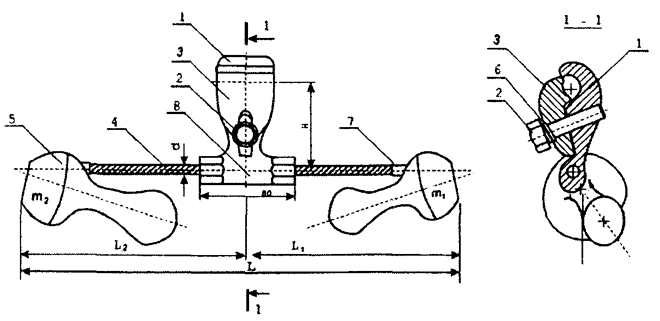

Многочастотный гаситель вибрации ГВУ-1,6-2,4

Многочастотный гаситель вибрации ГВУ-1,6-2,4 - ООО ПТК ЭНЕРГОМАШ (Украина)

1 - захват зажима; 2 - крепежный болт; 3 - плашка; 4 - упругий элемент; 5 - груз; 6 - пружинные шайбы; 7 - втулка гасителя; 8 - зажим гасителя

Технические характеристики:

Марка гасителя
Диаметр провода / каната, мм
Марка зажима для провода / каната
Диапазон частот для данного типа провода и каната, Гц
Масса груза, кг
Габаритные размеры, мм
m1
m2
D
H
L1
L2
L
ГВУ-1,6-2,4
22,1-28 /
16-18,5
2/1
8-50
1,6
2,4
11
65-76
220
280
500

Варианты обозначения: Гаситель вибрации ГВУ1,6-2,4
