Ушки однолапчатые У1-7-16, У1-12-16 предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой. Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушины соответствуют ГОСТ 11359-75. Ушки комплектуются W-образными замками для запирания стержня изолятора или пестика серьги.

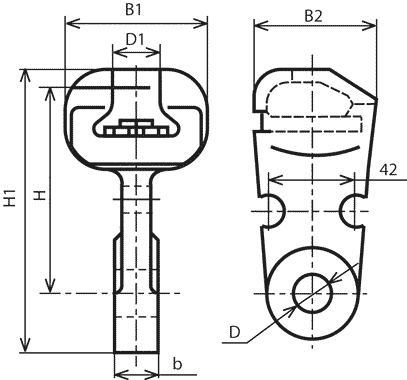

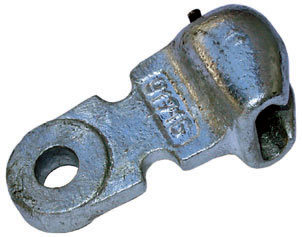

Ушко У1-7-16, У1-12-16
Технические характеристики:
Марка ушка |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг |
||||||
D |
b |
B1 |
B2 |
D1 |
H |
H1 |
|||
У1-7-16 |
17 |
16 |
52 |
58 |
19,2 |
96,5 |
123 |
70 |
0,67 |
У1-12-16 |
23 |
22 |
56 |
62 |
19,2 |
102,5 |
140 |
120 |
1,05 |
Варианты обозначения: Ушко У1-7-16, У1-12-16, Y1-7-16, Y1-12-16
