Соединительный зажим САСУС-185-1 предназначен для соединения сталеалюминиевых проводов повышенной прочности марки АС и АСУС сечением 185 кв. мм.
Корпус зажима САСУС-185-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет цилиндрическое сечение.
Корпус соединительного зажима САСУС-185-1 монтируется опрессованием круглой матрицей. Соединение стальной части провода производится методом "врасплет". Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей.

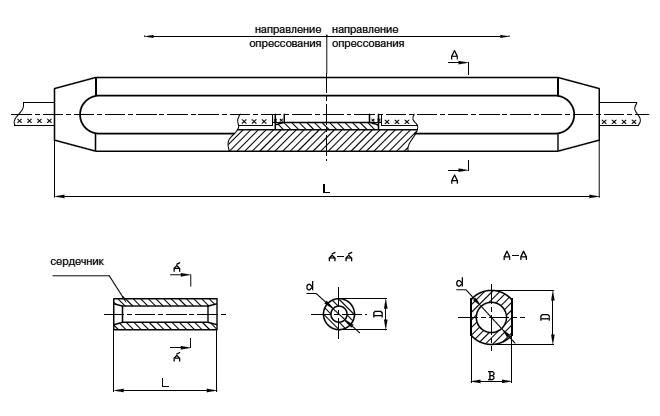

Зажим САСУС-185-1
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
|||
B |
d |
D |
L |
||||||
САСУС-185-1 |
АСУС-185 АС185/128 |
корпус |
А-46 |
46 |
29,0 |
55 |
510 |
165,434 |
2,23 |
сердечник |
МШ-27; С-27 |
- |
24,5 |
32 |
90 |
||||
Варианты обозначения: Зажим САСУС185-1
