Соединительный зажим САС-650-1 предназначен для соединения сталеалюминиевых проводов марки АС сечением 650 кв. мм типа АС650/79.
Корпус зажима САС-650-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет также трубчатое овальное сечение.
Корпус соединительного зажима САС-650-1 и сердечник монтируются опрессованием шестигранными матрицами тех же размеров, что и натяжные зажимы типа НАС-650-1 того же назначения.
Зажим САС-650-1 предназначен для замены снятого с производства зажима САС-650-Р1 У.

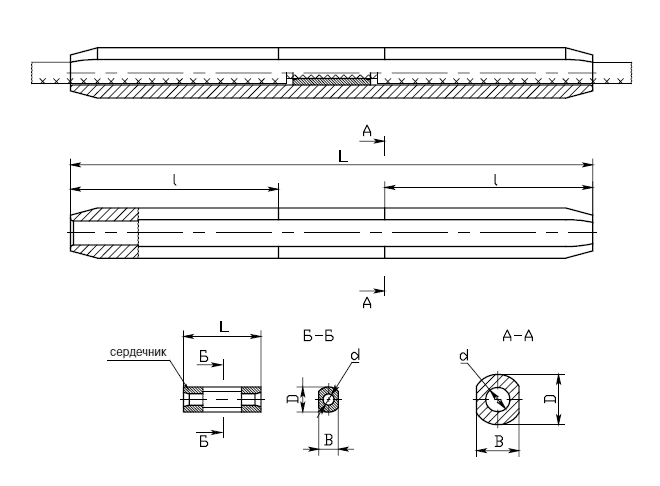

Зажим САС-650-1
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
||||
d |
D |
В |
l |
L |
||||||
САС-650-1 |
АС650/79 |
корпус |
А-66 |
41 |
75 |
65 |
340 |
800 |
180,4 |
6,625 |
сердечник |
С-29 |
20 |
34 |
28 |
- |
90 |
||||
Варианты обозначения: Зажим САС650-1, САС650-1
