Соединительный зажим САС-330-1 предназначен для соединения сталеалюминиевых проводов марки  АС сечением 300 кв. мм типа АС300/39, АС-300/43, АС-330/48.

Корпус зажима САС-330-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет также трубчатое овальное сечение.

Корпус соединительного зажима САС-330-1 и сердечник монтируются опрессованием шестигранными матрицами тех же размеров, что и натяжные зажимы типа НАС-330-1 того же назначения.

Зажим САС-330-1 предназначен для замены снятого с производства зажима САС-330-Р1 У.

В настоящее время ЗАО МЗВА разработало соединительный зажим САС-330-1Б улучшенной конструкции. Новая конструкция зажима из труб специального (цилиндрического) профиля позволила повысить прочностные характеристики и снизить массу зажима.





Зажим САС-330-1

Соединительный зажим САС-330-1 (соединитель САС-330-1) - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода по ГОСТ 839-80
Детали зажима
Матрица опрессования
Размеры, мм.
Прочность заделки провода, кН не менее
Масса, кг.
d
D
В
l
L
САС-330-1
АС-300/39
АС-300/48
АС-330/43
корпус
А-46
28
54
44
230
580
81,5
90,5
93,4
2,438
сердечник
С-22
С-23
14,5
28
22
-
80

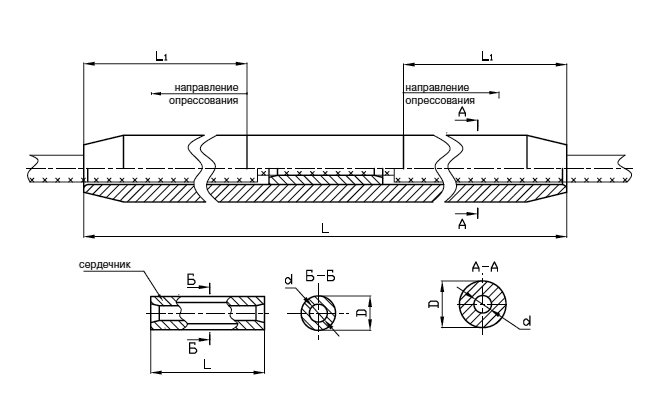

Зажим САС-330-1Б

Соединительный зажим САС-330-1Б (соединитель  САС-330-1Б) - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода по ГОСТ 839-80
Детали зажима
Матрица опрессования
Размеры, мм.
Прочность заделки провода, кН не менее
Масса, кг.
d
D
L
L1
САС-330-1Б
АС-300/39
АС-300/48
корпус
МШ-39,8
26,5
46,5
460
175
81,5
90,5
1,57
сердечник
МШ-18,5
14,5
22,5
80
-
САС-330-2Б
АС-300/30
корпус
МШ-39,8
26,5
46,5
470
175
79,9
1,6
сердечник
МШ-16
11,5
20,0
80
-
САС-330-3Б
АС-330/43
корпус
МШ-41,6
28,5
48,5
490
190
93,4
1,7
сердечник
МШ-18,5
14,5
22,5
80
-

Варианты обозначения: Зажим САС330-1, САС330-1Б, САС-330-2Б, САС-330-3Б
