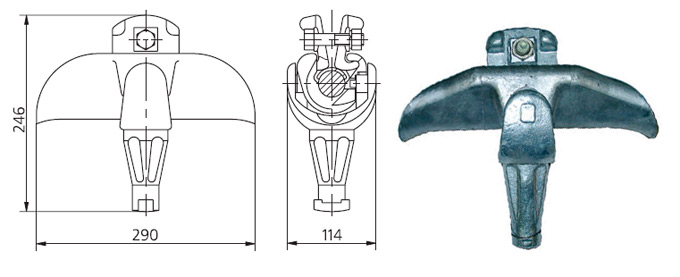

Зажим поддерживающий глухой ПГН-5-6 предназначен для крепления одного алюминиевого (марки А) или сталеалюминевого (марки АС) провода диаметром 21,6-33,2 к изолирующим подвескам линий электропередачи 35, 110, 220 и 330 кВ.

Зажим ПГН-5-6 имеет литую лодочку из алюминиевого сплава, алюминиевую прокладку, две плашки и подвеску из ковкого чугуна. В зависимости от марки проводов, монтируемых в зажиме, на провод накладывается соответствующая прокладка:

Обозначение прокладки	Номинальное сечение проводов по ГОСТ 839		Диметр провода, мм
	А, АКП	АС, АСКС, АСКП, АСК
А	650	550/71 600/72	32,4-33,2
Б	600	-	31,5
В	550	500/64	30,3-30,6
Г	500	450/56; 500/27; 400/93; 300/204	28,8-29,4
Д	450	400/22 400/51 400/64	26,6-27,7
Е	400	330/43	25,2-25,6
Ж	350	300/39; 330/30; 300/48; 300/66; 185/128;	23,1-24,8
К	300	240/32; 240/39; 240/56	21,6-22,4

Масса зажима - 5,0 кг. Разрушающая нагрузка - 60 кН.
