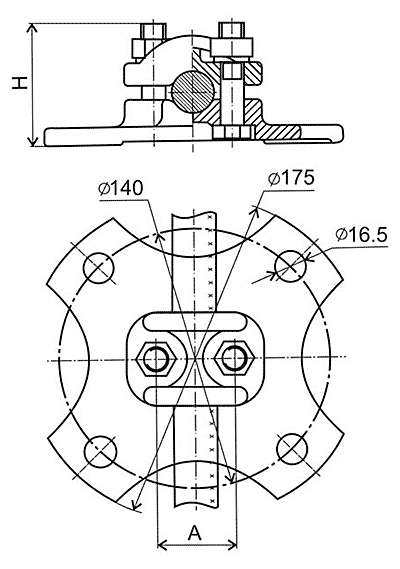

Опорный зажим АА-4-3 предназначен для крепления одного провода АС диаметром 17,5-22,1 мм. к опорно-стержневому или опорно-штыревому фарфоровому или полимерному изолятору открытых распределительных устройств 35 – 220 кВ.

При монтаже опорного зажима АА-4-3 следует учитывать то, что из четырех крепежных отверстий изолятора и зажима должны быть расположены попарно симметрично относительно оси провода.

Опорный зажим АА-4-3 подходит для установки на следующие типы изоляторов:
- фарфоровые ИОС-35-500-01 УХЛ1, С4-195-I, II; С4-450-I, II; С6-950-I-II.
- полимерные ОСК-10-35, ОСК-10-110, ОСК-10-150  с присоединительными размерами верхнего фланца 99 х 99 мм.

Возможна установка опорного зажима  АА-4-3 на другие типы изоляторов с присоединительными размерами верхних фланцев 160х160 или 180х180 мм. с применением специальной переходной пластины.

Зажим АА-4-3 также предназначен для замены снятых с производства зажимов АА-4-1, АА-4-2, АА-184 и АА-185.
