Опорный зажим 2АА-4-3 предназначен для крепления двух проводов марки АС и других марок диаметром 17,5-22,1 мм. к опорно-стержневому (или опорно-штыревому) фарфоровому или полимерному изолятору открытых распределительных устройств 35 – 220 кВ.

При монтаже опорного зажима 2АА-4-3 следует учитывать то, что изолятор и опорный зажим должны быть расположены так, чтобы ось провода проходила через два крепежных отверстия, расположенных один против другого.

Опорный зажим 2АА-4-3 подходит для установки на следующие типы изоляторов:
- фарфоровые ИОС-35-500-01 УХЛ1, С4-195-I, II; С4-450-I, II; С6-950-I-II.
- полимерные ОСК-10-35, ОСК-10-110, ОСК-10-150  с присоединительными размерами верхнего фланца 99 х 99 мм.

Возможна установка опорного зажима  2АА-4-3 на другие типы изоляторов с присоединительными размерами верхних фланцев 160х160 или 180х180 мм. (ИОС-110-600 УХЛ1, ИОС-110-1250 УХЛ1) с применением специальной переходной пластины.

Зажим опорный 2АА-4-3 предназначен для замены снятых с производства зажимов 2АА-4-1, 2АА-4-2, АА-181 и АА-205.

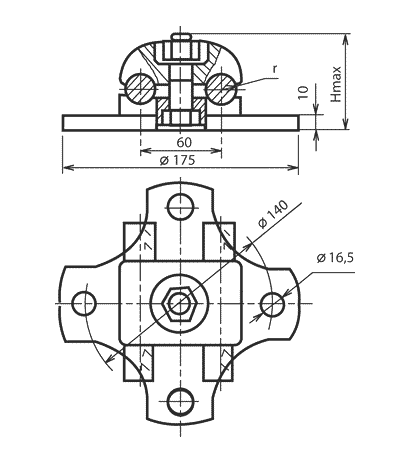

Зажим 2АА-4-3

Опорный зажим 2АА-4-3 - ООО ПТК "Энергомаш" (Украина)

Технические характеристики:

Наименование зажима

Провода по ГОСТ 839-80

Диаметр провода,
мм

r, мм

Н, мм

Масса,
кг

А, АКП

АС, АСКС,
АСКП, АСК

Номинальное сечение провода, мм

Зажим 2АА-4-3

185; 240; 300

185/24; 185/29;
205/27; 240/32;
240/39

17,5-22,1

11,0

68

0,79

Варианты обозначения: Зажим 2АА4-3, 2AA-4-3
