Зажим натяжной болтовой НБ-90/15-22 предназначен для крепления алюминиевых, сталеалюминиевых и медных проводов и канатов диаметром сечением 150-240 кв. мм к натяжным изолирующим подвескам анкерно-угловых опор.

Зажим НБ 90/15-22 имеет корпус и прижимную плашку из алюминиевого сплава, что значительно сокращает потери от перемагничивания.    Конструкция зажима не требует применения алюминиевой пластины и не повреждает провода. Благодаря оптимальной конструкции прижимной плашки значительно облегчен монтаж зажима.

При монтаже изолированных проводов СИП-3 требуется снятие изоляции в месте наложения зажима.

Зажим изготавливается по ТУ 34449 -001-52819896-2010.

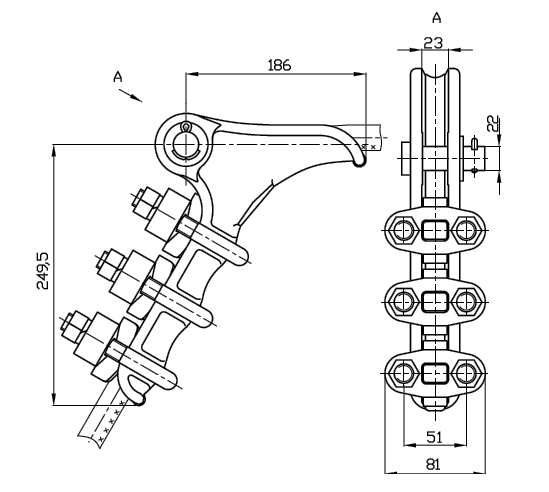

Зажим НБ-90/15-22

Зажим НБ-90/15-22  - ООО ПТК Энергомаш (Украина)

Наименование

Марка неизолированного провода по
ГОСТ 839-80

Марка защищенного провода СИП-3

Прочность заделки провода, кН, не менее Разрушающая нагрузка, кН, не менее Масса, кг

НБ-90/15-22

А150

- 20,5 88,2 2,84
А185 - 25,3
А240 - 33,0
А300 - 39,8
АС150/19 СИП-3 1х150 41,7; 41,29
АС150/24   47,0
АС150/34   56,4
АС185/24   50,4
АС185/29   53,7
АС185/43   70,0
АС205/27   55,5
АС240/32   65,4
АС240/39   70,7

Варианты обозначения: Зажим НБ90/15-22
