Зажимы КС-100-1, КС-120-1, КС-185-1 предназначены для крепления стальных канатов, применяемых на линиях электропередачи в качестве грозозащитных тросов и оттяжек опор.
Зажимы типа КС как натяжные используются с коушами, блоками или специальными роликами.
В зависимости от требуемой прочности заделки, применяется различное количество клыковых зажимов в соответствии с условиями монтажных инструкций.

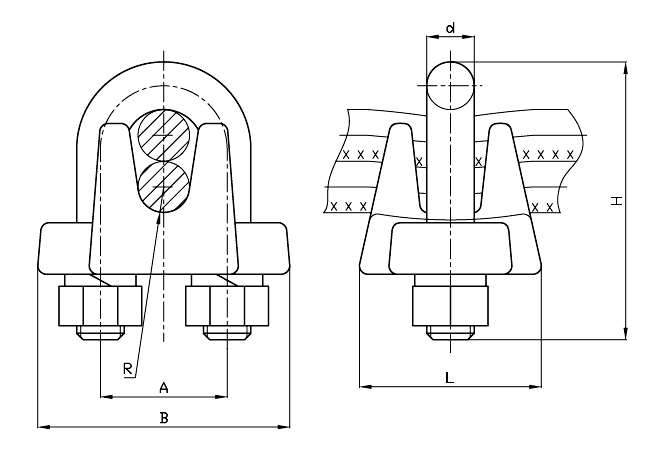

Зажим КС-100-1, КС-120-1, КС-185-1
Технические характеристики:
Марка зажима |
Диаметр стального каната |
Прочность заделки провода |
Размеры, мм |
Масса |
|||||
A |
B |
d |
H |
L |
R |
||||
КС-100-1 |
13 |
75 |
32 |
64 |
12 |
70 |
47 |
6.5 |
0,43 |
КС-120-1 |
14 |
88 |
34 |
70 |
16 |
85 |
46 |
7,0 |
0,70 |
КС-185-1 |
17 |
138 |
40 |
76 |
16 |
90 |
56 |
8,5 |
0,77 |
Варианты обозначения: Зажим КС100-1, КС120-1, КС185-1, KC-100-1, KC-120-1, KC-185-1
