Натяжной монтажный клиновой зажим МК-3 предназначен для осуществления заделки (захвата) алюминиевого и сталеалюминиевого провода сечением 240-350 кв. мм. и стальных канатов (тросов) сечением 50-72 кв. мм. при натяжке в процессе монтажа линий электропередачи.

Особенностью монтажного клинового зажима МК-3 является то, что он позволяет осуществлять не только концевую заделку провода или каната, но и захватить провод (канат) в пролете без его повреждения.

Зажим МК-3 поставляется с тремя типами клинов, которые применяются для монтажа проводов и канатов разного сечения.

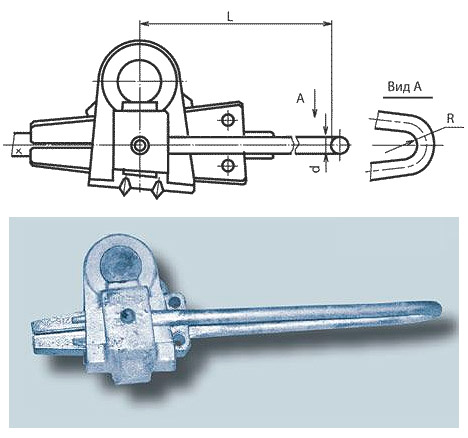

Монтажный зажим МК-3

Технические характеристики:

Марка зажима

Размеры, мм.

Марка провода по ГОСТ 839-80

Диаметр провода

Минимальная разрушающая нагрузка, кН

Масса, кг.

МК-3 клин 1

9,5

360

АС240/32; АС185/29; АС185/43; АС205/27; А300; А350;

18,8-20,2

7,85

МК-3 клин 2

9,5

360

А150; А185; АС70/72; АС120/19; АС120/27; АС150/19;
АС 150/24; АС150/34; А240; АС95/141; АС185/24

21,6-25,2

7,63

МК-3 клин 3

9,5

360

Канат сечением 50,45 кв. мм

9,2

7,95

МК-3 клин 4

9,5

360

Канат сечением 72,95 кв. мм

7,89

Варианты обозначения: Зажим МК3, MK-3
