Аппаратный зажим А4АП-640-1 предназначен для присоединения полых алюминиевых проводов ПА-640 сечением 640 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.


Структура обозначения зажима аппаратного А4АП-640:

А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых проводов;
П - для полых проводов;
640 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
1 - порядковый номер модификации зажима;
Т - метод нанесения медного покрытия на контактную поверхность (термодинамический).

В настоящее время выпускаются следующие типы аппаратных зажимов А4АП-640, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим А4АП-640-1, с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим А4АП-640-1Т,  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим А4АП-640-0 неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

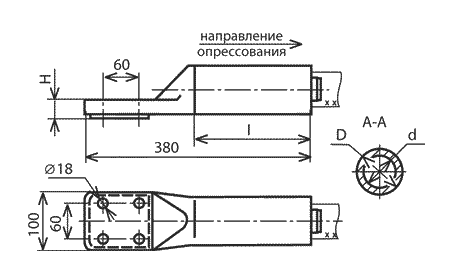

Аппаратный зажим А4АП-640-1

Аппаратный зажим А4АП-640-1

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ТУ16-505-397-72
Матрица опрессования
Масса, кг.
d
D
B
I
Н
А4АП-640-1
60
80
-
200
25
ПА-640
МШ-70
4,17

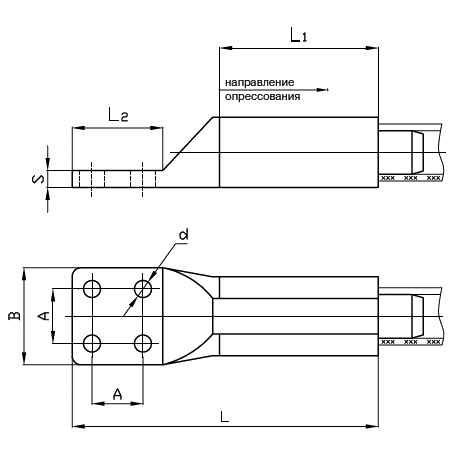

Аппаратный зажим А4АП-640-1Т

Аппаратный зажим А4АП-640-1Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ТУ16-505-397-72
Матрица опрессования
Масса, кг.
А
В
d
L
L1
L2
S
А4АП-640-1Т
60
100
18
320
140
100
24
ПА-640
МШ-70
3,40





Варианты обозначения: Зажим А4АП640-1, А4АП640-1Т
