Аппаратный зажим А4А-240 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 240 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.


Структура обозначения зажима аппаратного А4А-240:

А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
240 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
Г, Т - метод нанесения медного покрытия на контактную поверхность (гальванический или термодинамический)
2, 7, 8 - порядковый номер модификации зажима.

В настоящее время выпускаются следующие типы аппаратных зажимов А4А-240, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим А4А-240-2, А4А-240-7, А4А-240-8 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим А4А-240Г-1,  А4А-240-1Г  с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).

- зажим А4А-240-3Т, А4А-240Т  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим А4А-240-0 неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.





Аппаратный зажим А4А-240-2, А4А-240-7
, А4А-240-8

Аппаратный зажим А4А-240-2, А4А-240-7, А4А-240-8  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
D
d
B
L
H
А4А-240-2,
А4А-240-7,
А4А-240-8
35
23,5
30,5
210
11,0
А300; АС240/32; АС240/39; АС240/56
МШ-31,2
0,40

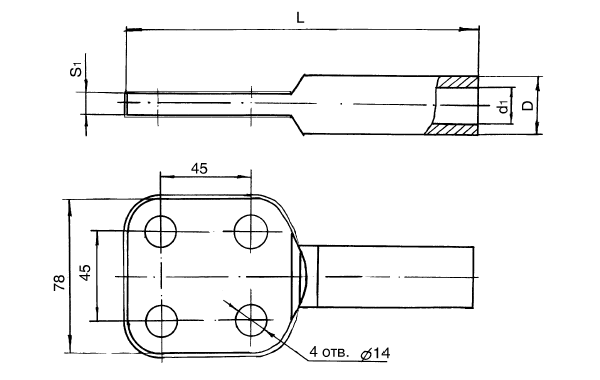

Аппаратный зажим А4А-240Г-1, А4А-240-1Г

Аппаратный зажим А4А-240Г-1, А4А-240-1Г  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка медного провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
L
D
d1
S1
А4А-240Г-1,
А4А-240-1Г
203
36
23,4
10,4
А300; АС240/32; АС240/39; АС240/56
МШ-31,2
0,43



Аппаратный зажим А4А-240Т, А4А-240-3Т

Аппаратный зажим А4А-240Т, А4А-240-3Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
L
L1
S
А4А-240Т, А4А-240-3Т
190
75
11
А300;
АС240/32; АС240/39; АС240/56
МШ-31,2
0,38



Варианты обозначения: Зажим А4А240-2, А4А240-7, А4А240-8, А4А240Г-1, А4А240-1Г, А4А240Т,
А4А240-3Т, А4А-240-ЗТ
